200smart产品介绍

产品分类

• CPU
• 扩展模块：扩展cpu的io点数，通常为8个io点数及以上，体积大
• 信号板：扩展cpu的io点数，通常为数字量2个，模拟量1个，体积小


产品特点

1. 机型丰富，更多选择：单体I/O点数最高可达60点；分标准型和经济型

2. 选件扩展，精确定制：信号板可扩展通讯接口（485）；不额外占用电控柜空间；降低用户拓展成本

3. 高速芯片，性能卓越：基本指令执行时间可达0.15us

4. 以太互联，经济便携：本体标配以太网接口；普通网线即可进行程序下载；可以与其他CPU模块、触摸屏、计算机进行通讯

5. 三轴脉冲，运动自如： 最多集成3路高速脉冲输出，频率高达100kHz，支持PWM/PTO输出方式及多种运动模式；有向导设置功能

6. 通用SD卡，快速更新：使用通用Micro SD卡实现程序更新和PLC固件升级：方便远程服务支持

7. 软件友好，编程高效：小巧精干，更多向导，无缝集成

8. 完美整合，无缝集成：即以上内容

CPU

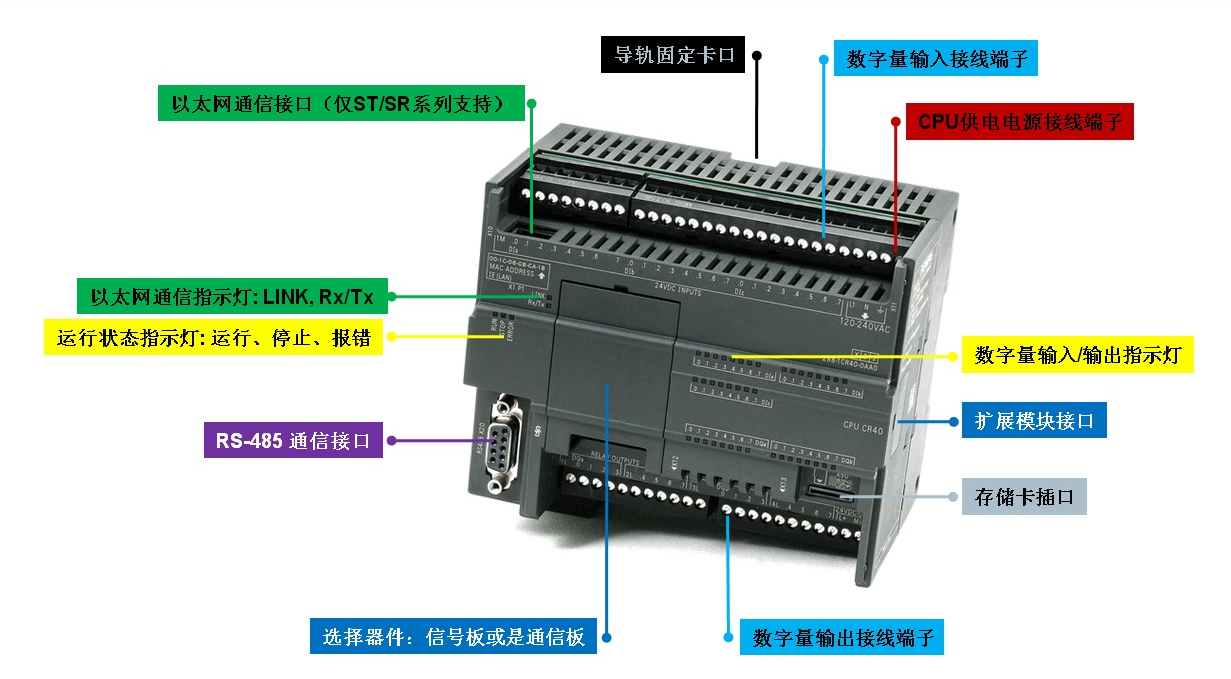

CPU硬件简介

CPU类别

• R-继电器（Relays）
• T-晶体管（Transistor）

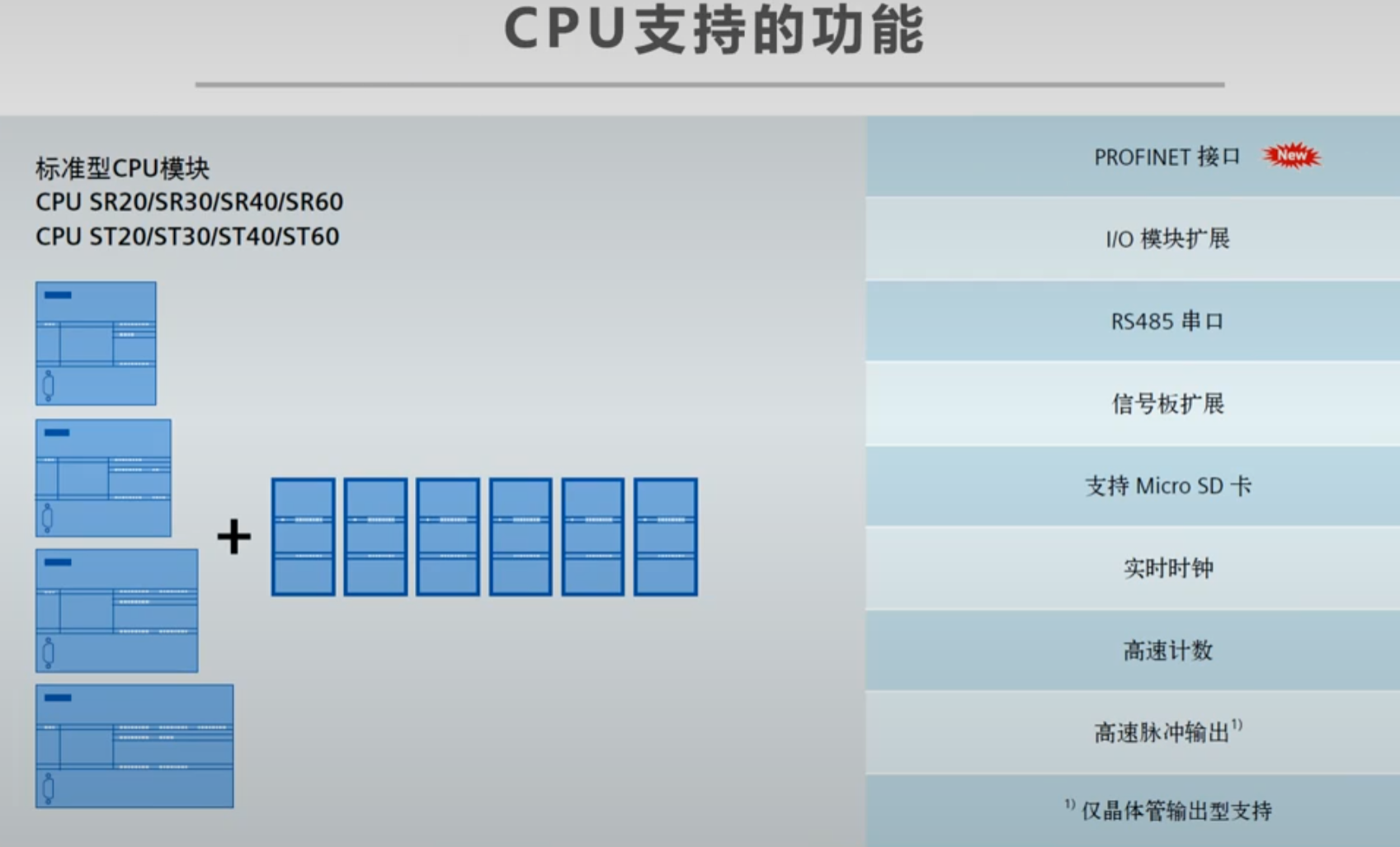

CPU支持的功能

• PS：最多支持6个扩展模块
• PS：只有晶体管输出型（T）支持高速脉冲输出（控制步进电机）

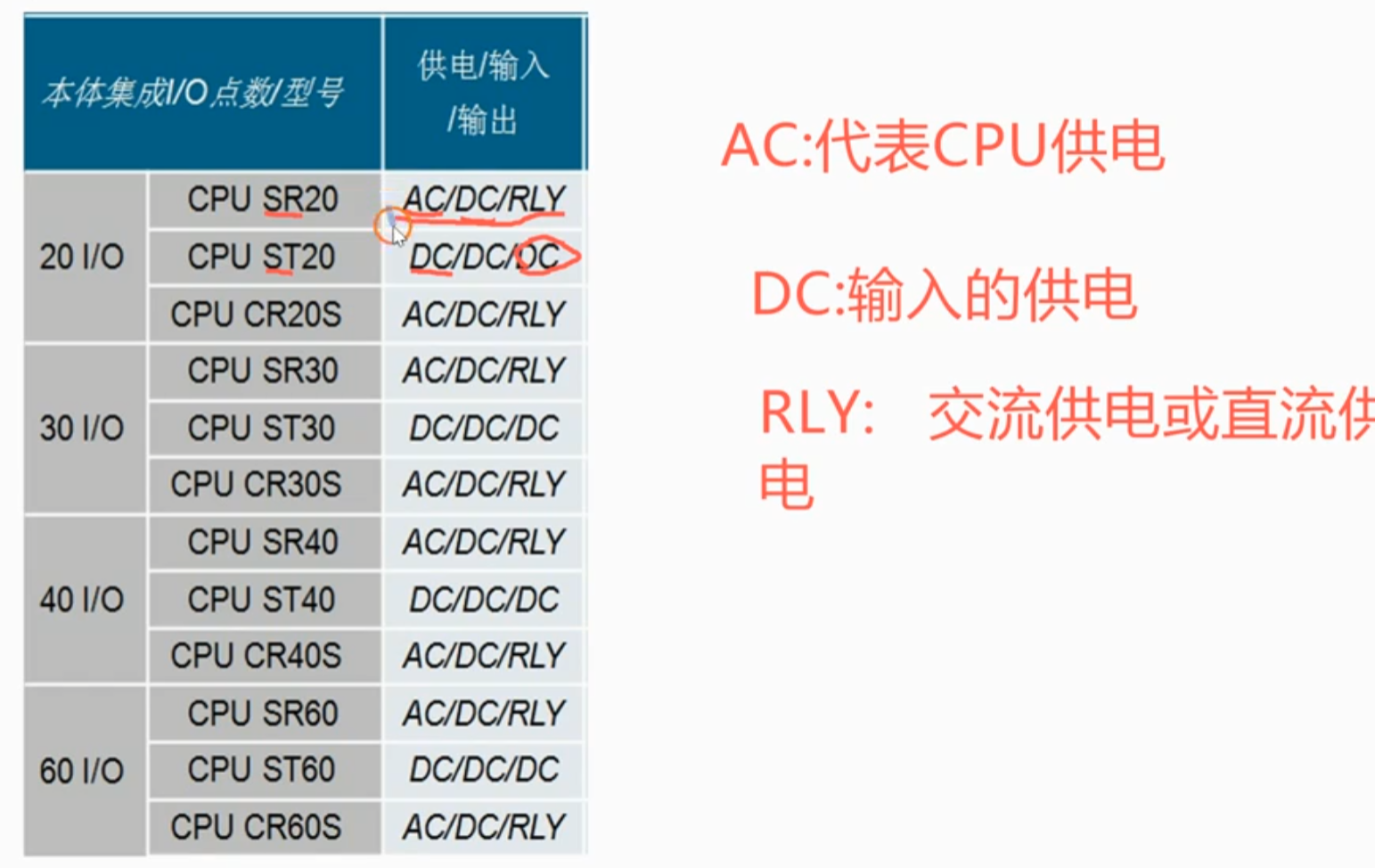

CPU型号命名介绍

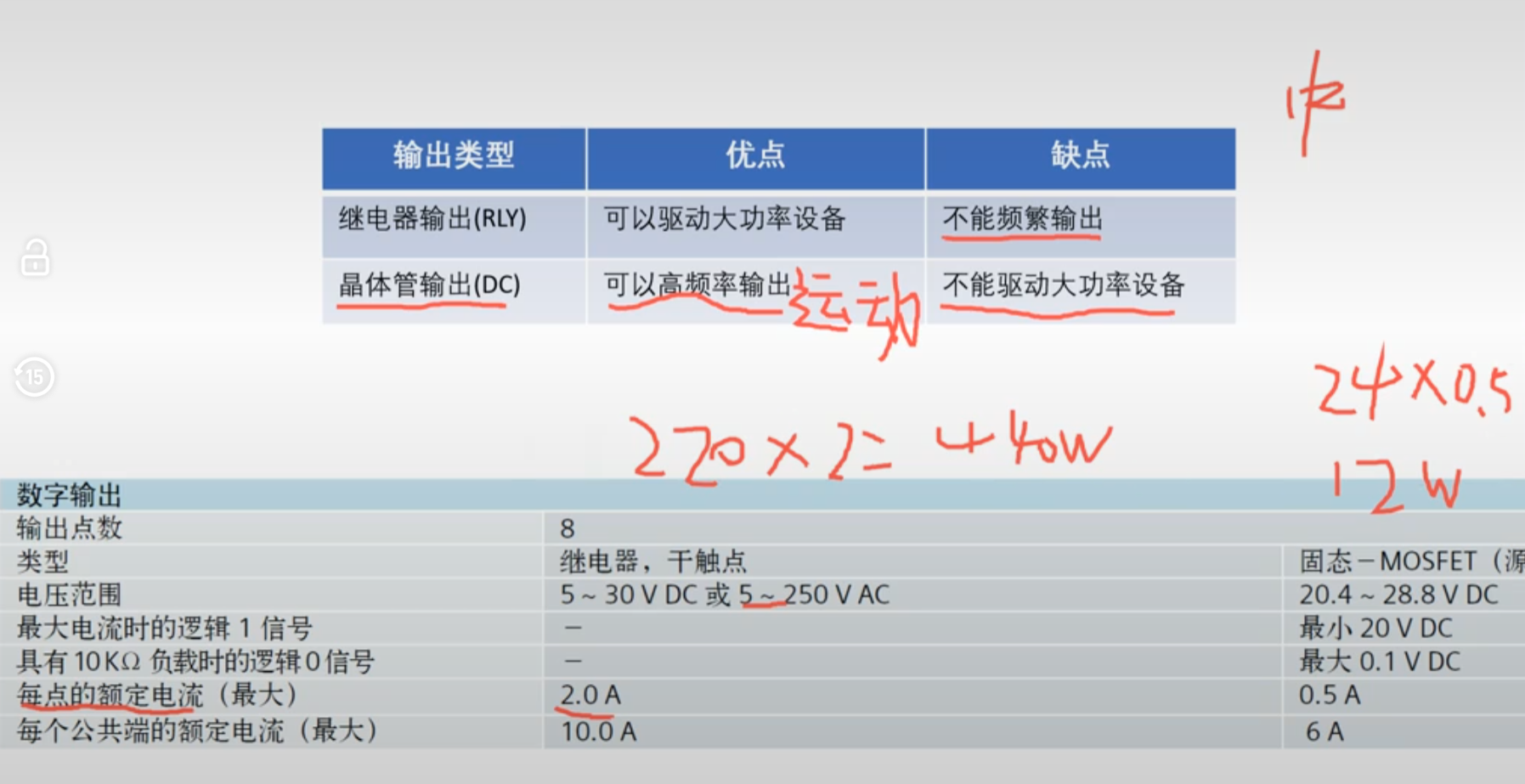

输出类型比较

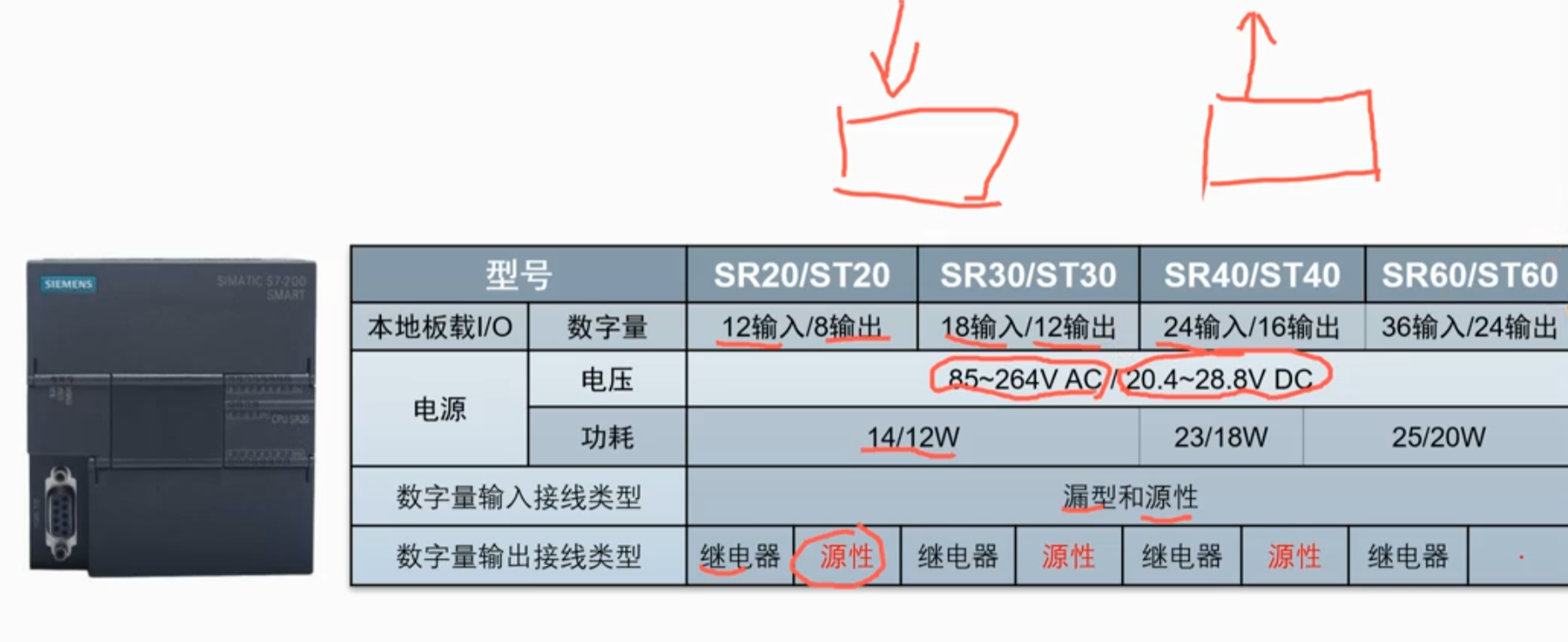

CPU相关数据

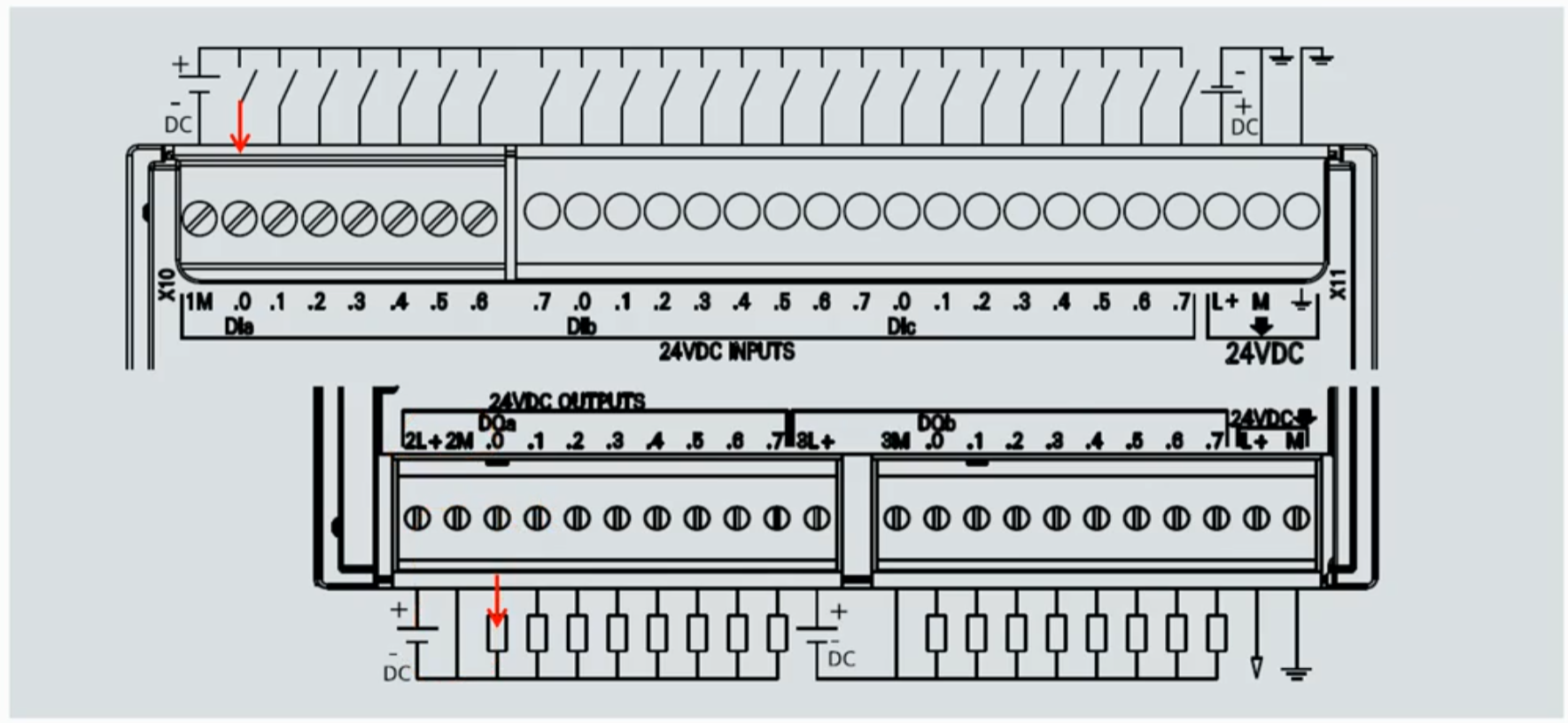

标准型CPU接线

注：以上内容都是为了CPU选型而服务，有需要可以直接查询选型手册

扩展模块

扩展模块总览

• 数字量（Digital）：1或0，断开或闭合，只有两种状态

  • 数字量输入（支持源型/漏型）
  • 数字量输出（仅支持源型）
  • 数字量输入/输出

• 模拟量（Analog）：在一个连续范围内变化的信号，常见的有电压型和电流型，工业常用电流型，抗干扰强，断线能判断

  • 模拟量输入
  • 模拟量输出
  • 模拟量输入/输出

• 温度测量

  • 电阻/电偶

• 通信扩展

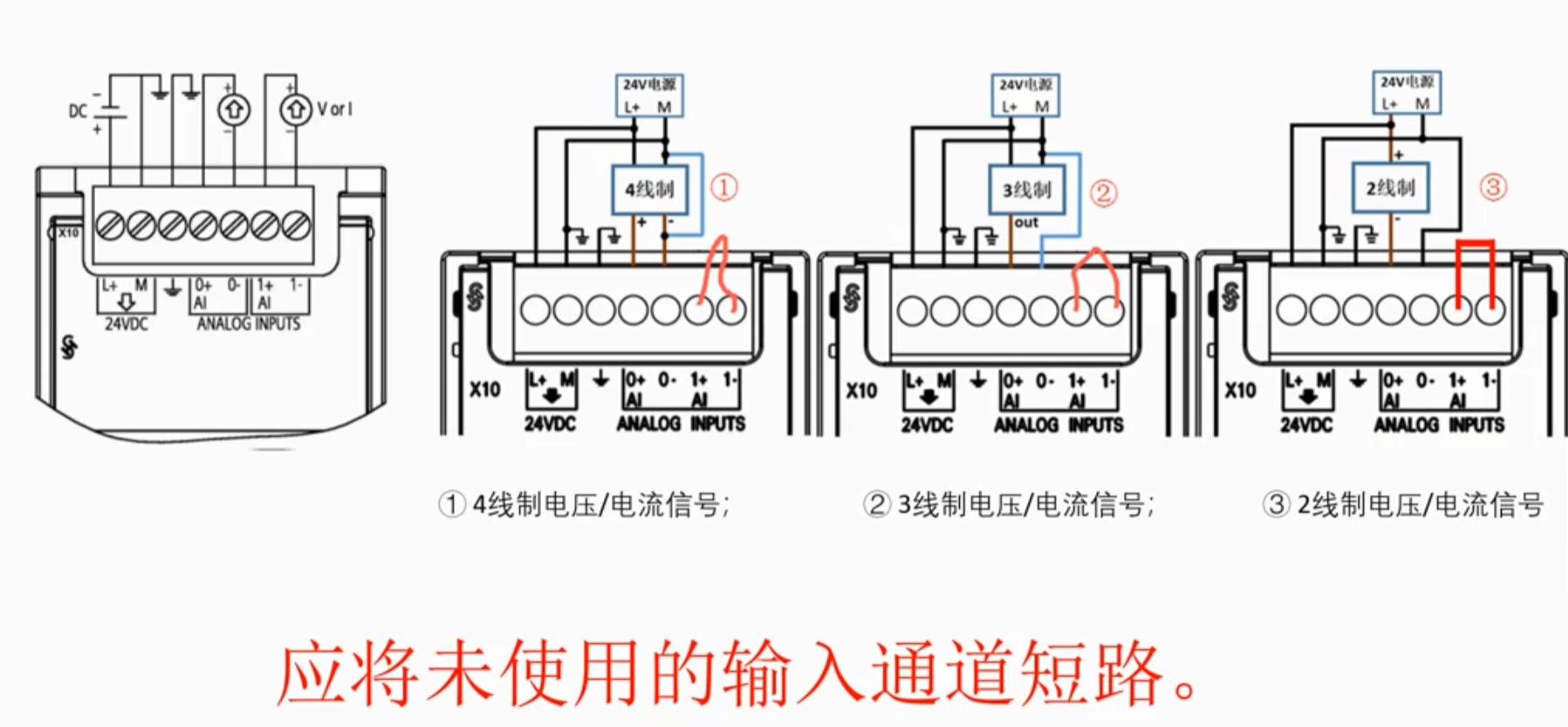

模拟量输入接线

注意，应将未使用的输入通道短路

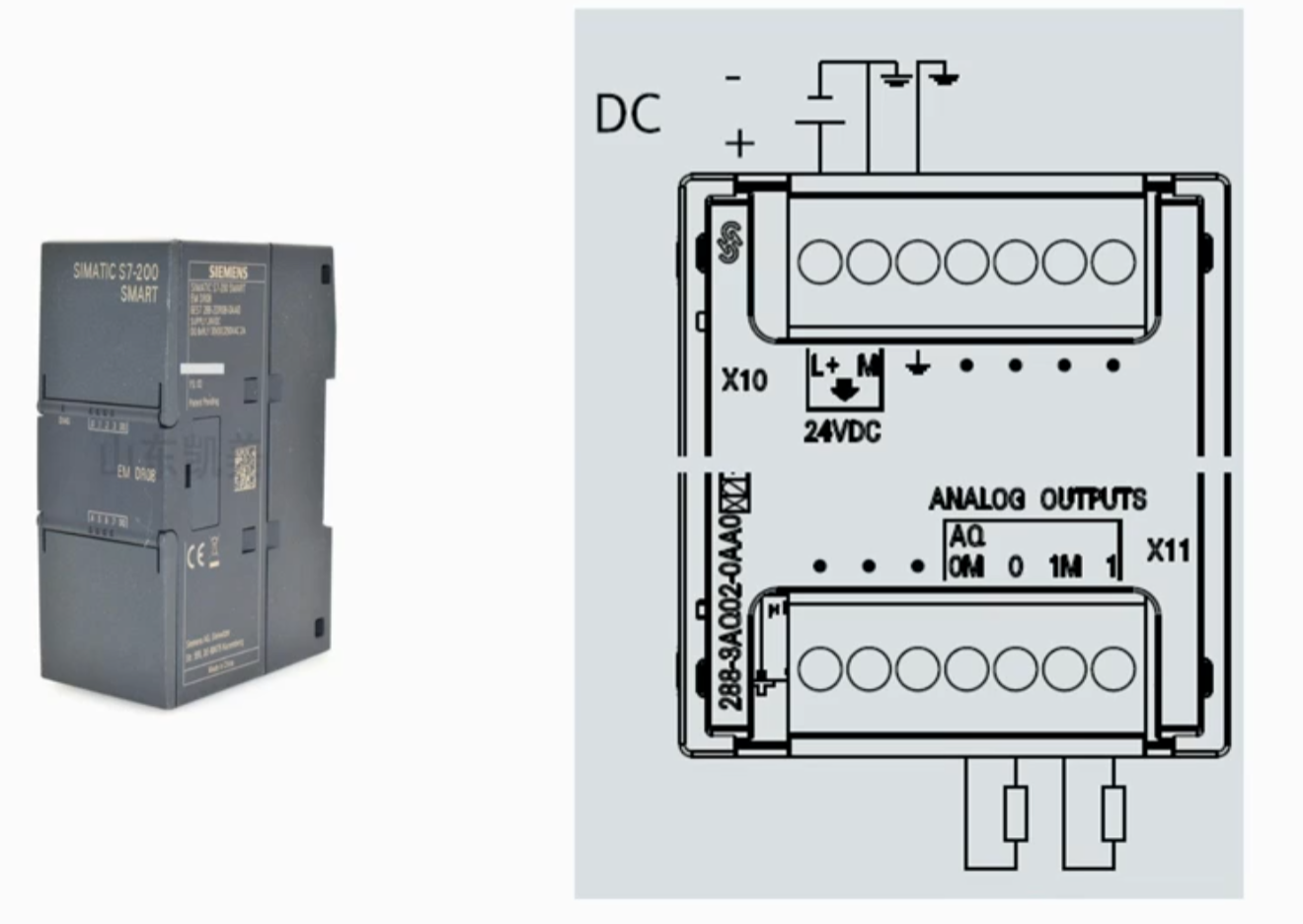

模拟量输出接线

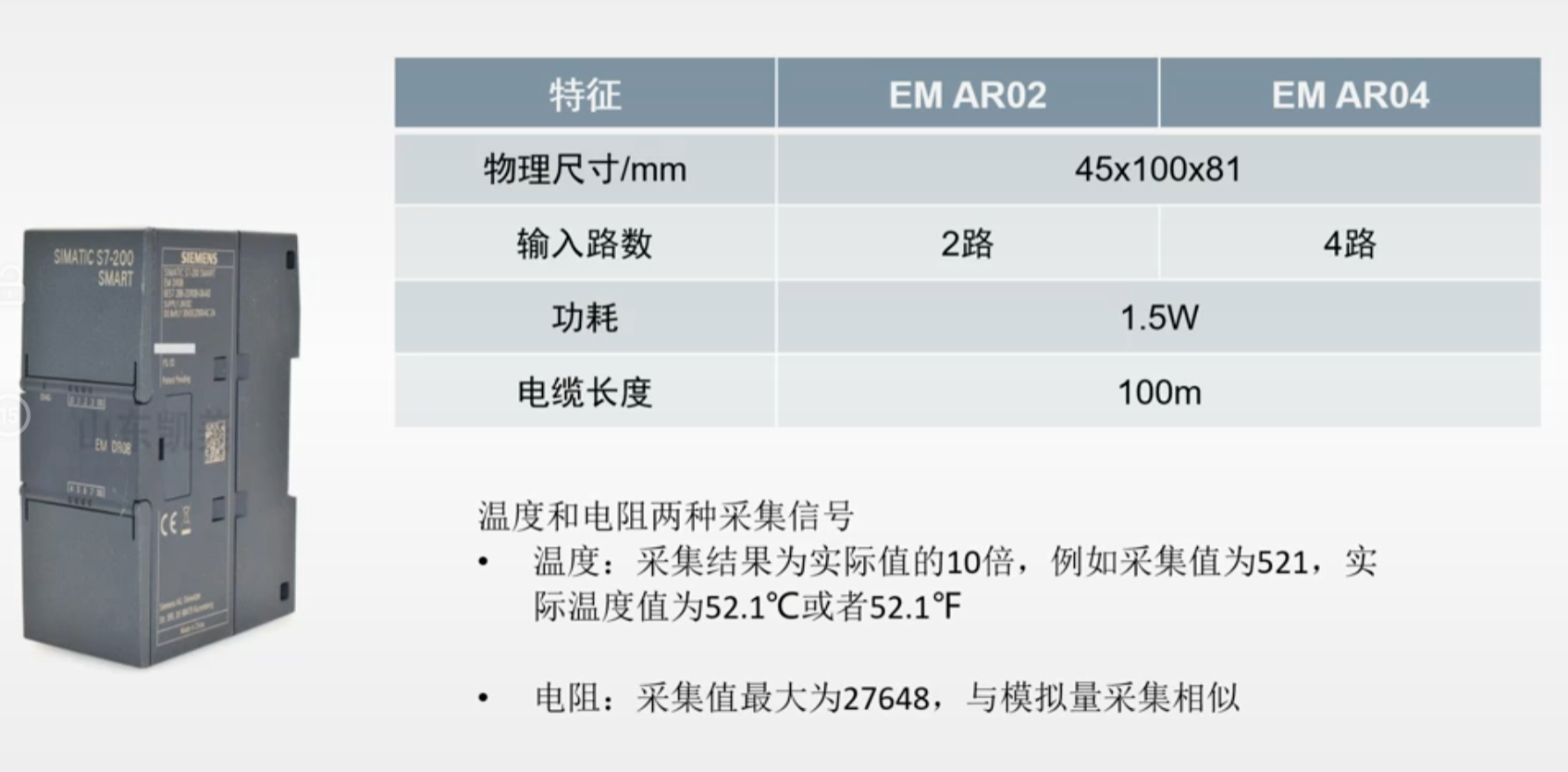

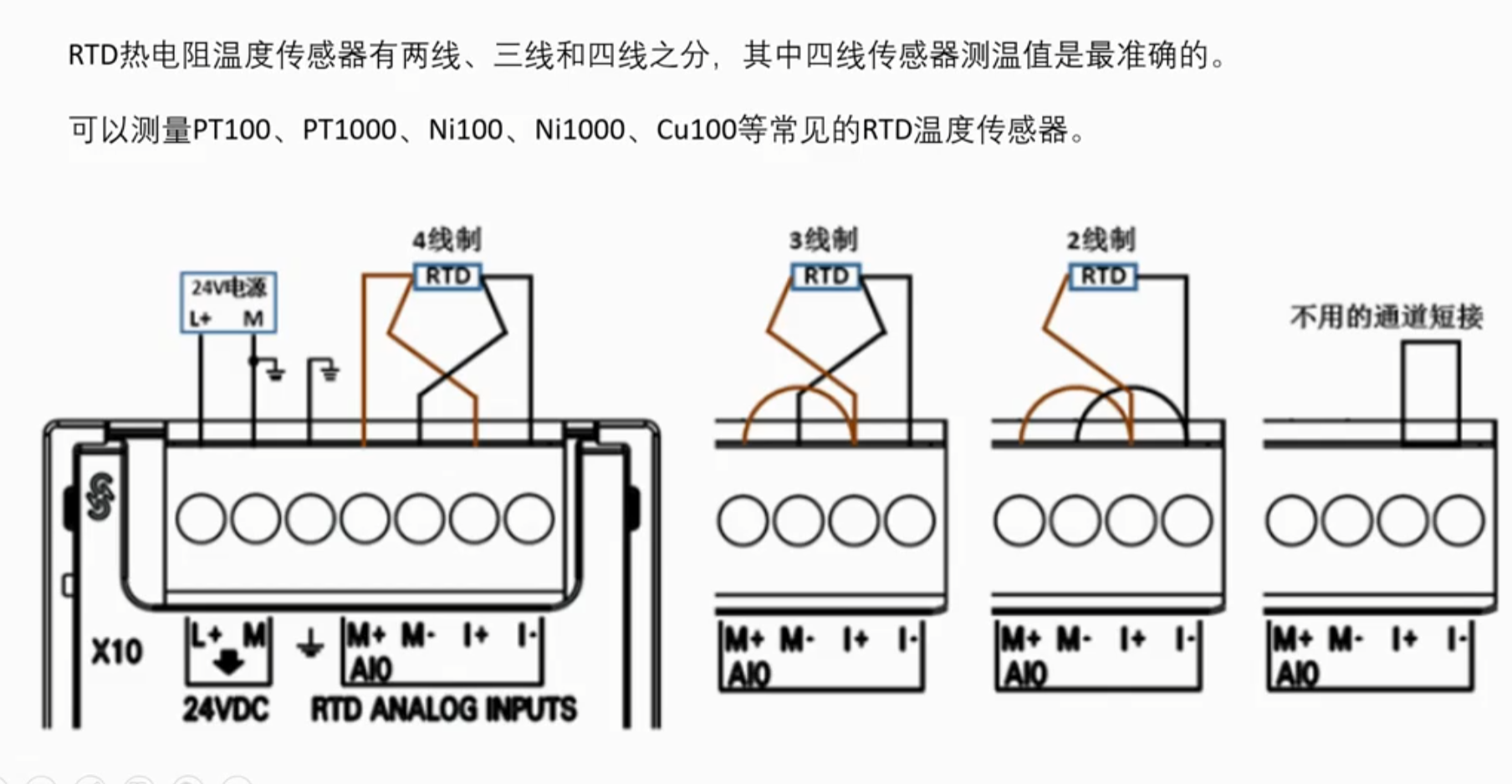

热电阻模块

热电阻模块接线

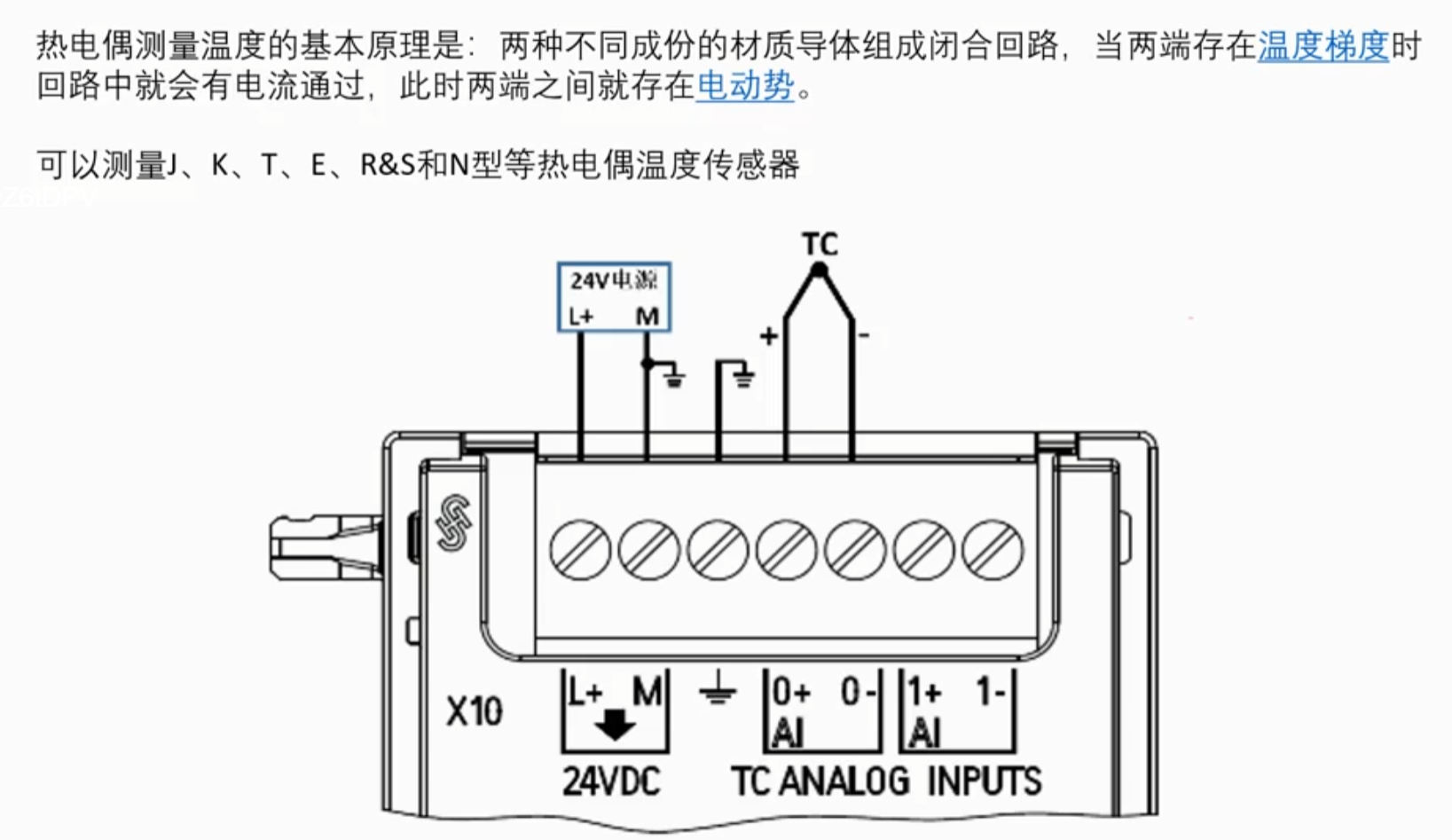

热电偶模块接线

信号板

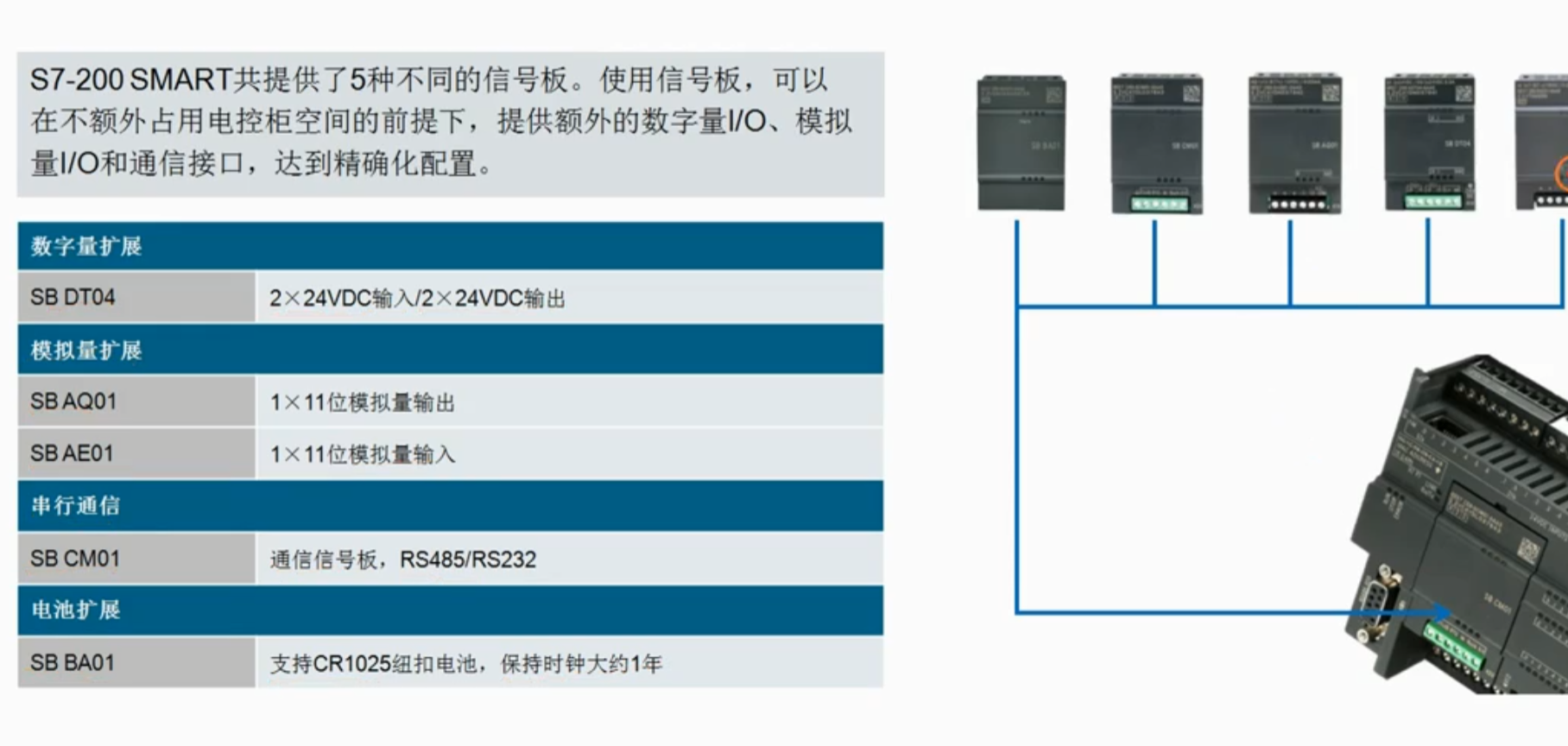

信号板总览

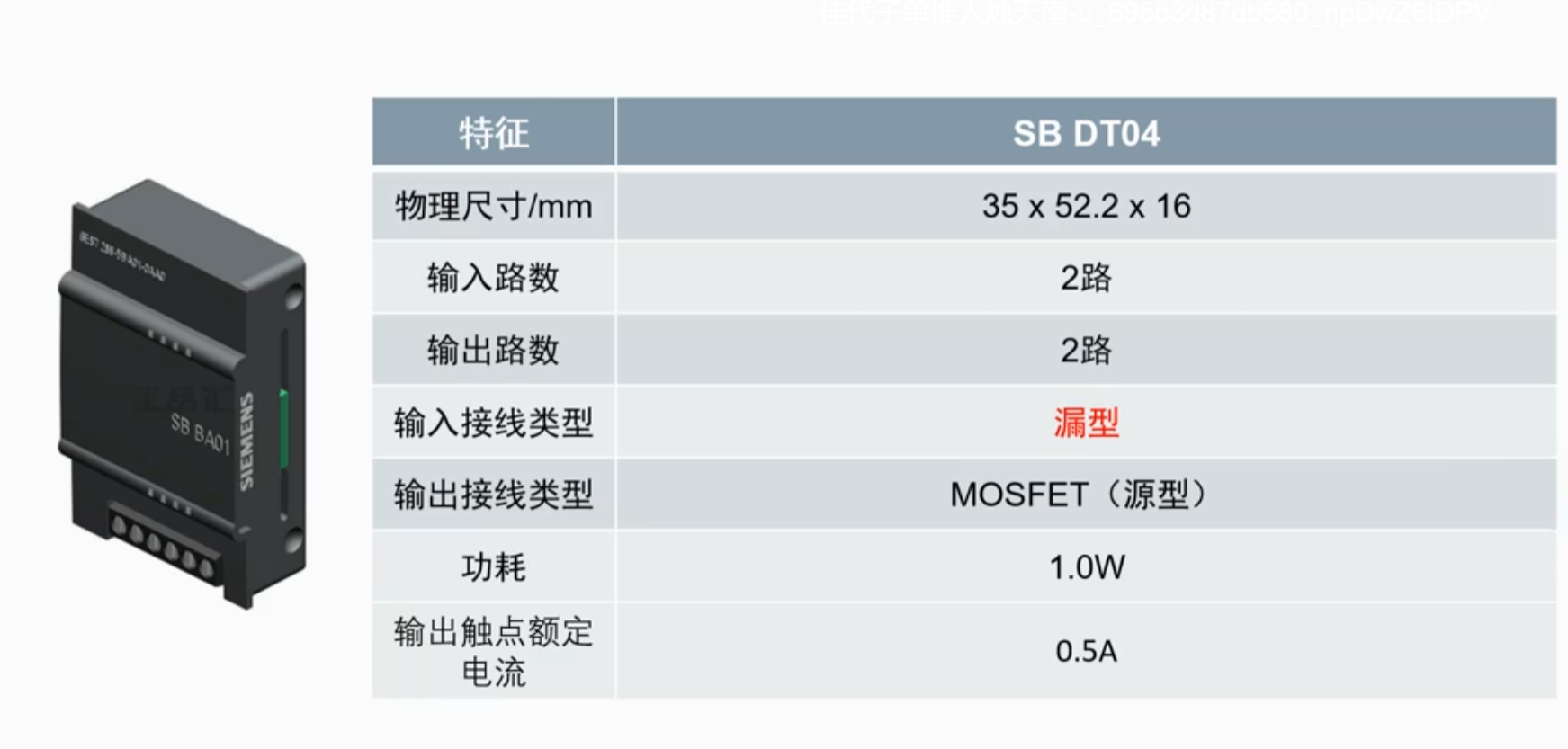

数字量输入输出板接线

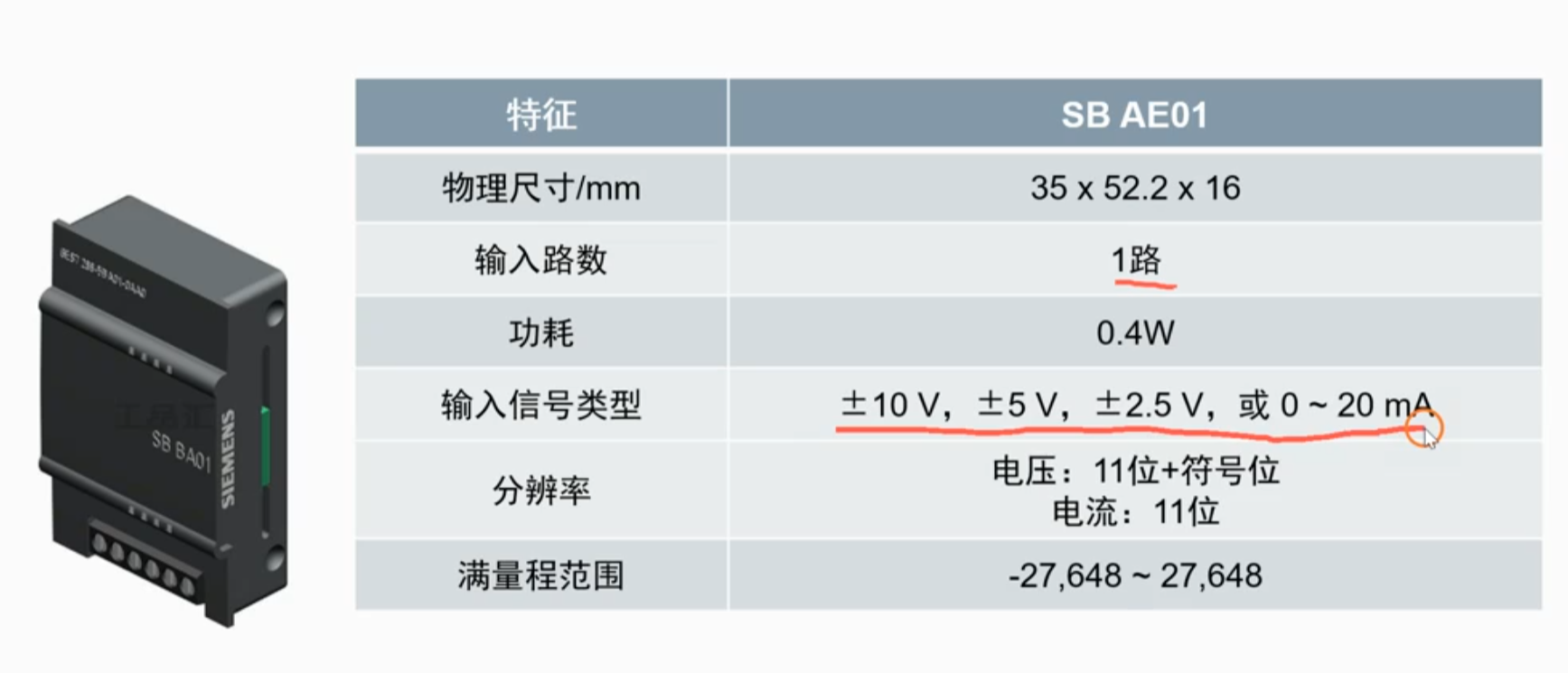

模拟量输入板

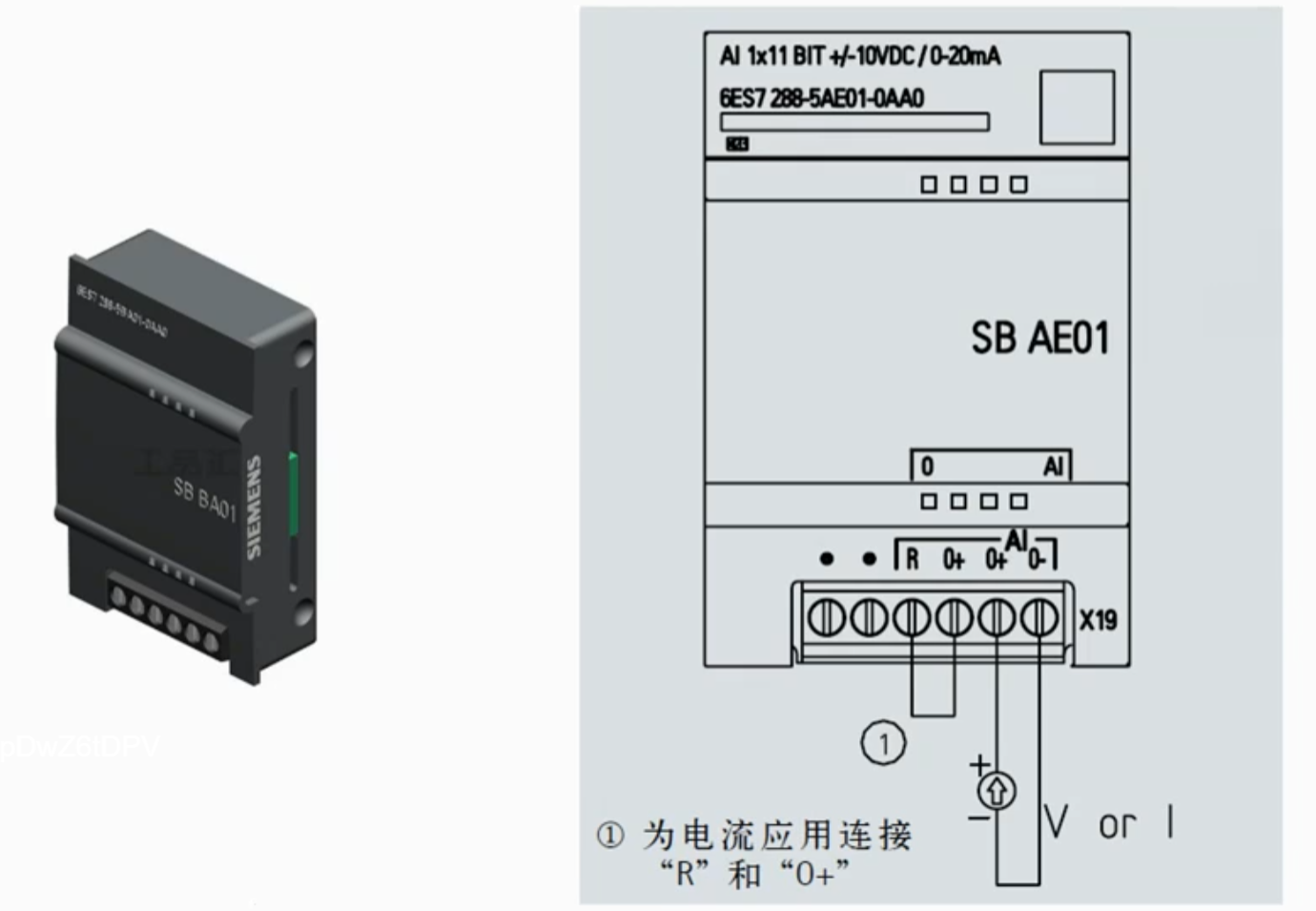

模拟量输入板接线

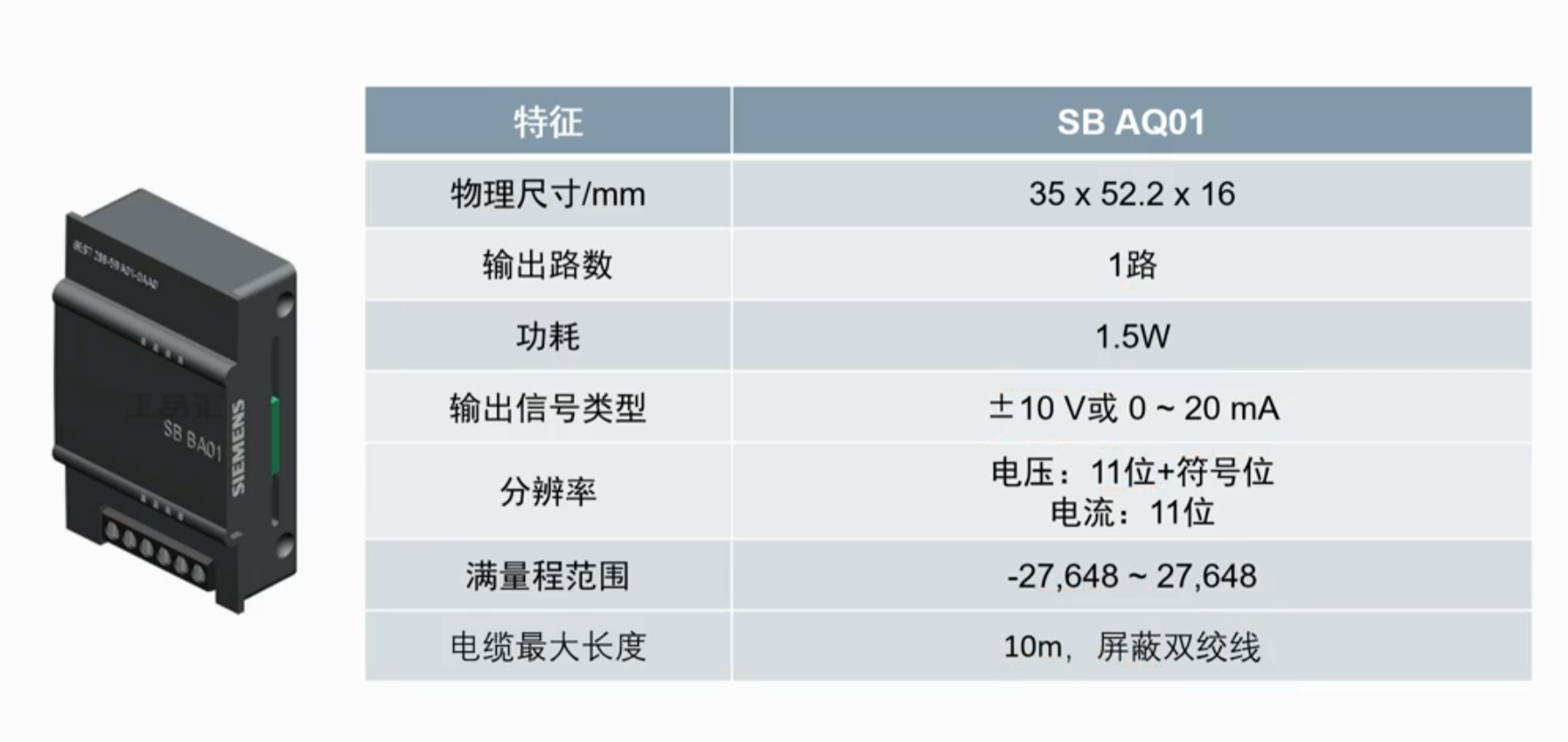

模拟量输出板

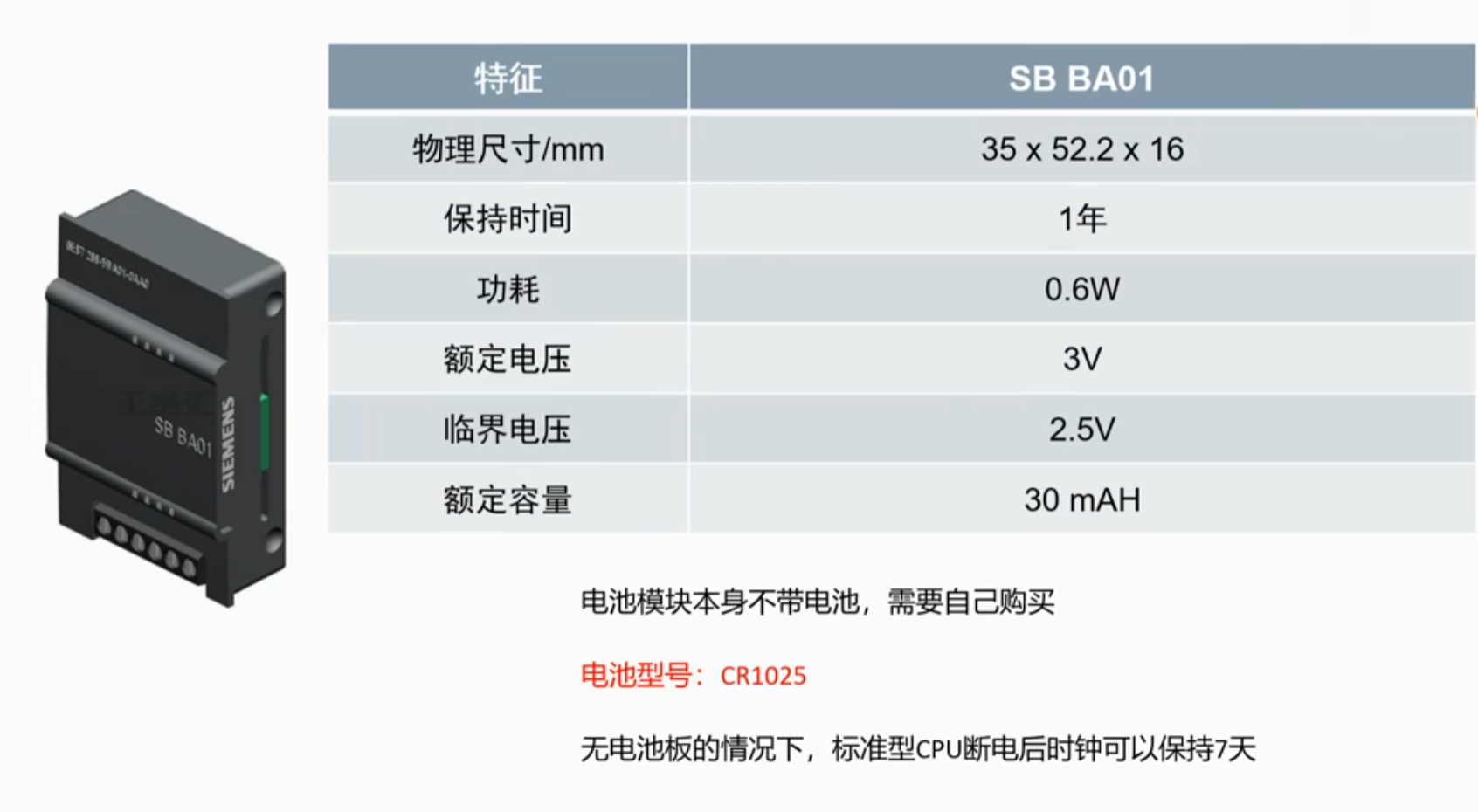

电池板

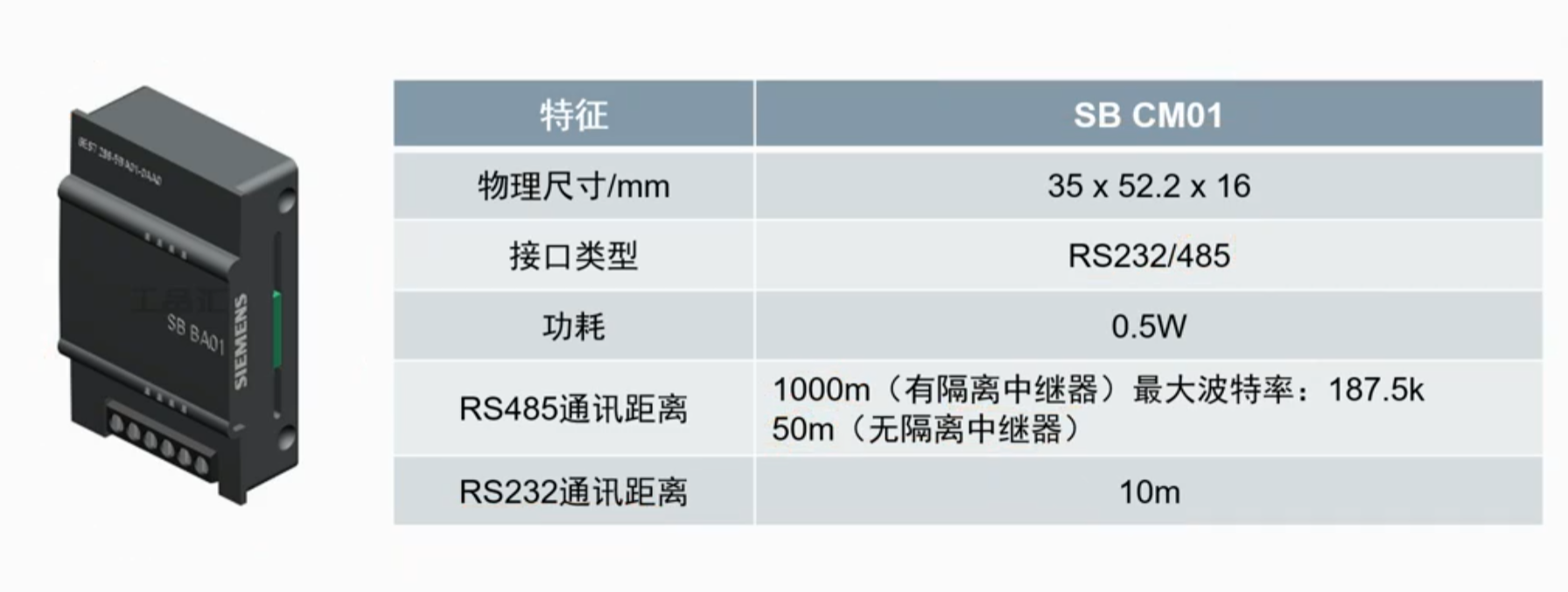

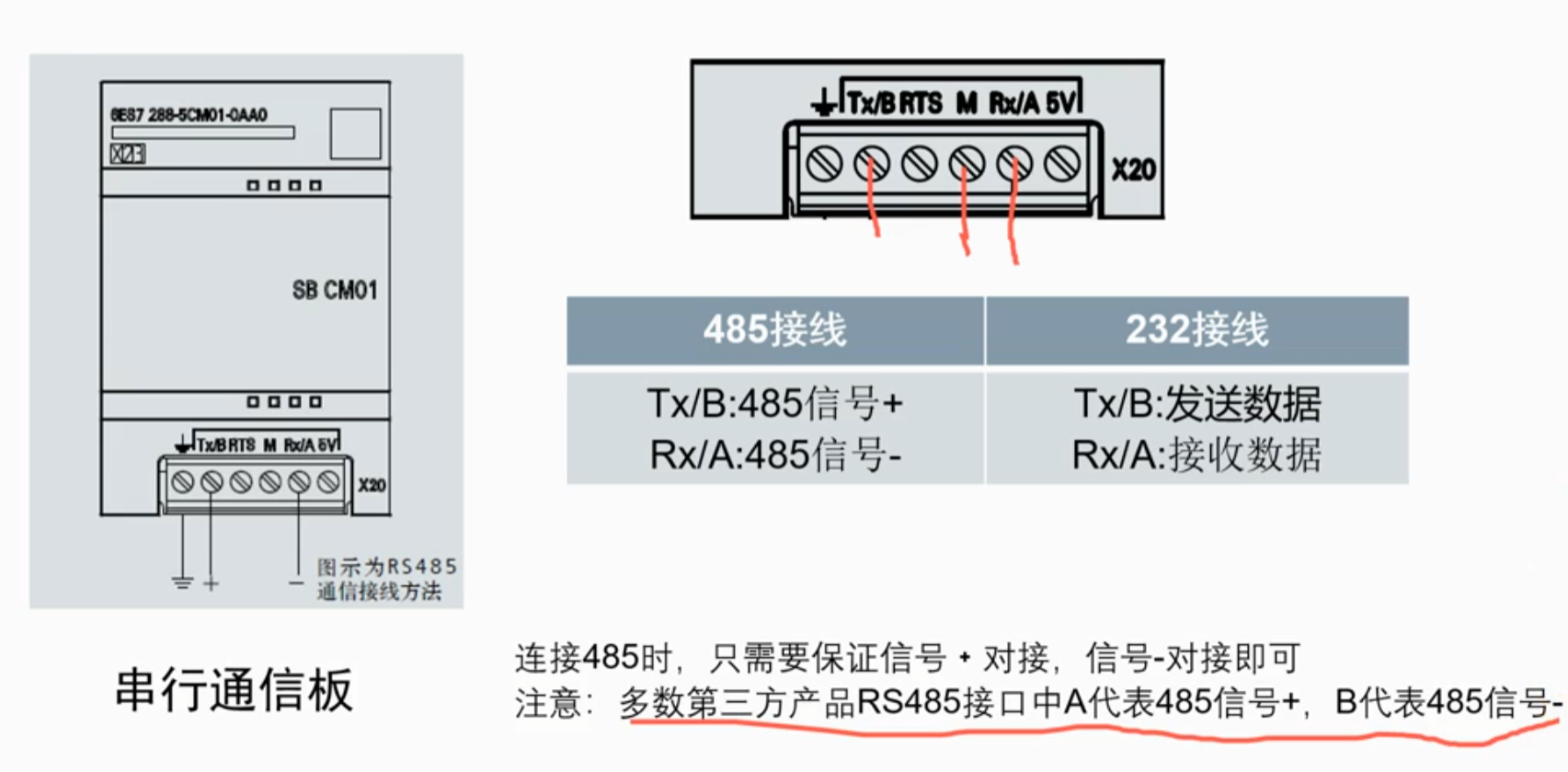

串行通信板

串行通信板接线
