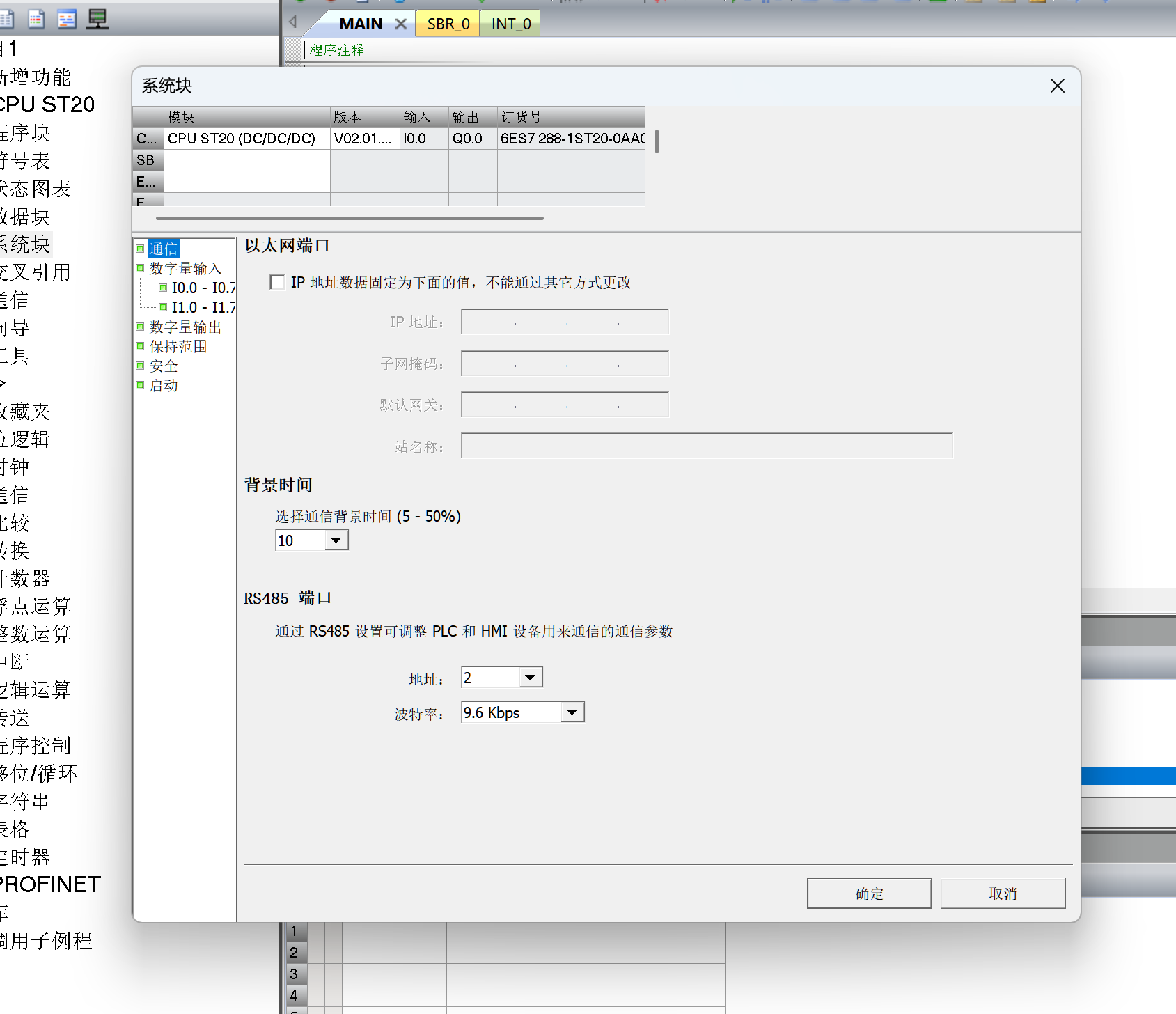

CPU配置

• 勾选“IP地址数据固定为下面的值，不能通过其他方式更改”，则CPU的IP地址只能通过下载程序的方式修改
• 不勾选，则使用CPU原有的IP地址，可以在“通讯”等窗口任意修改CPU的IP地址


项目下载

下载步骤

1. 用网线连接电脑与PLC
2. 选择网卡驱动
3. 搜索PLC的IP地址
4. 将电脑的IP地址设置成与PLC的IP地址相同网段（IP地址的前三位必须相同，最后一位不相同）

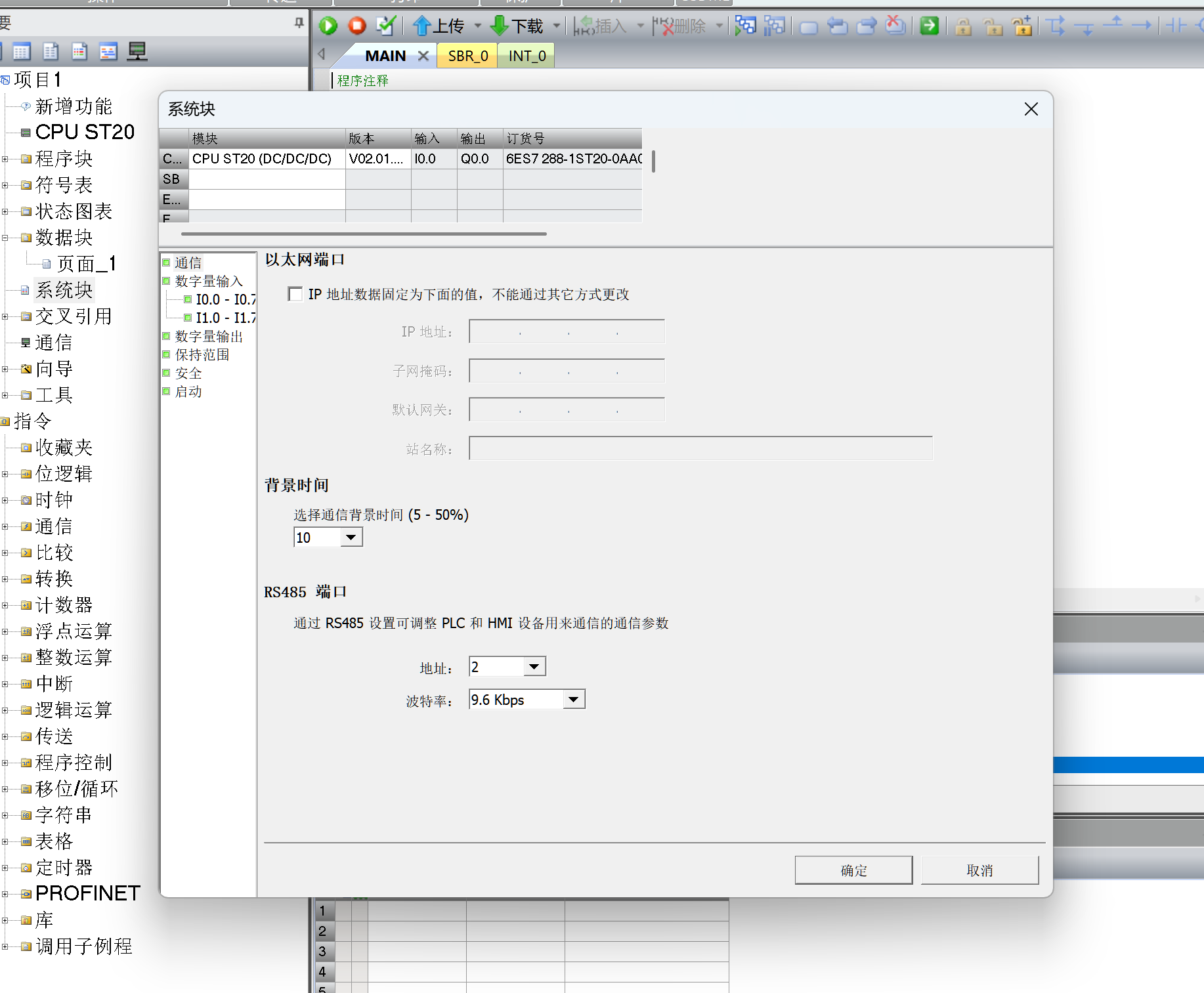

• 以下为程序内图片（双击“系统块按钮”）：

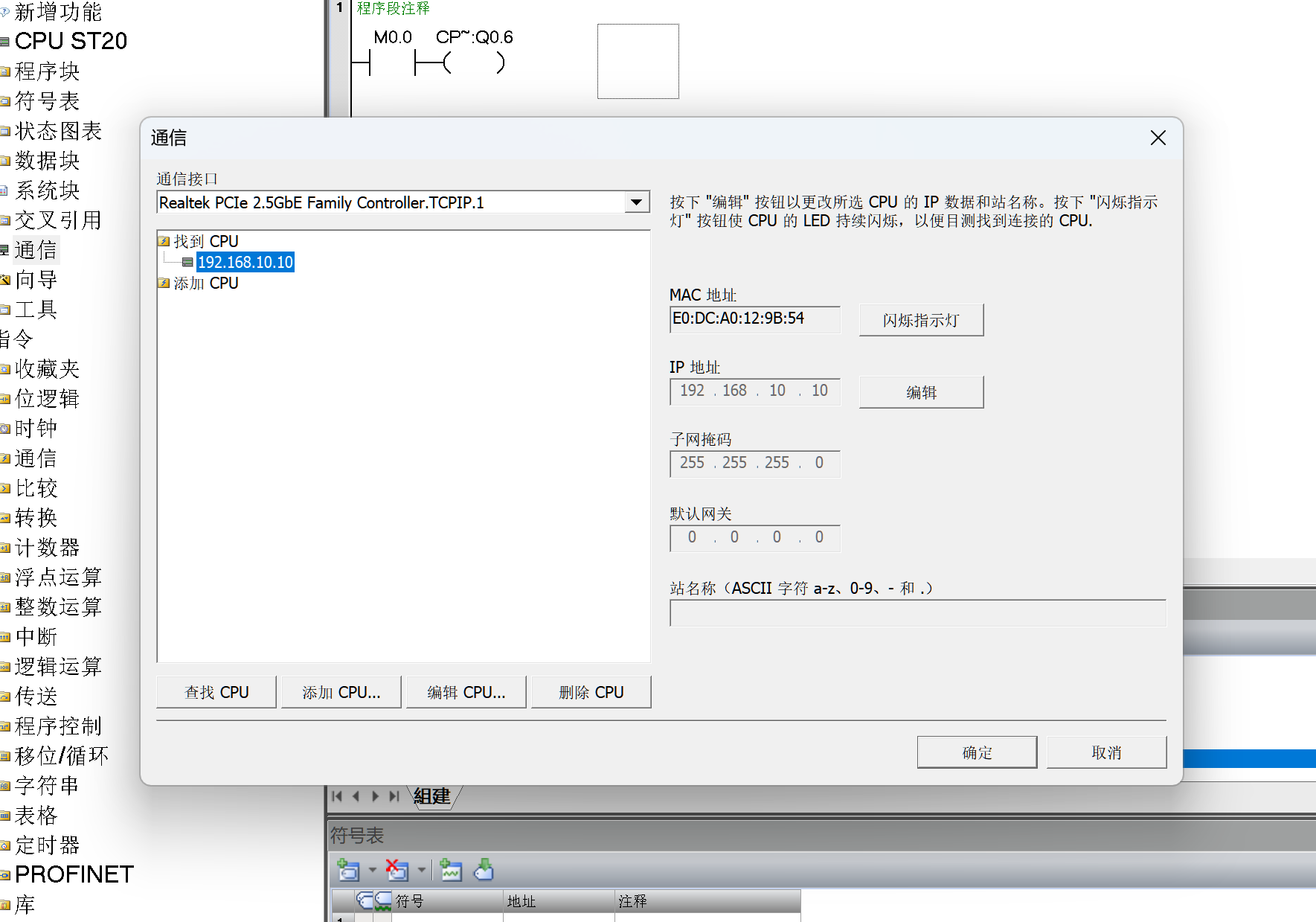

• 配置好网卡驱动ip地址后，双击“通信“按钮后的界面：

注：若在“系统块”中勾选“IP地址数据固定为下面的值，不能通过其它方式更改”，则无法在“通信”面板中进行更改

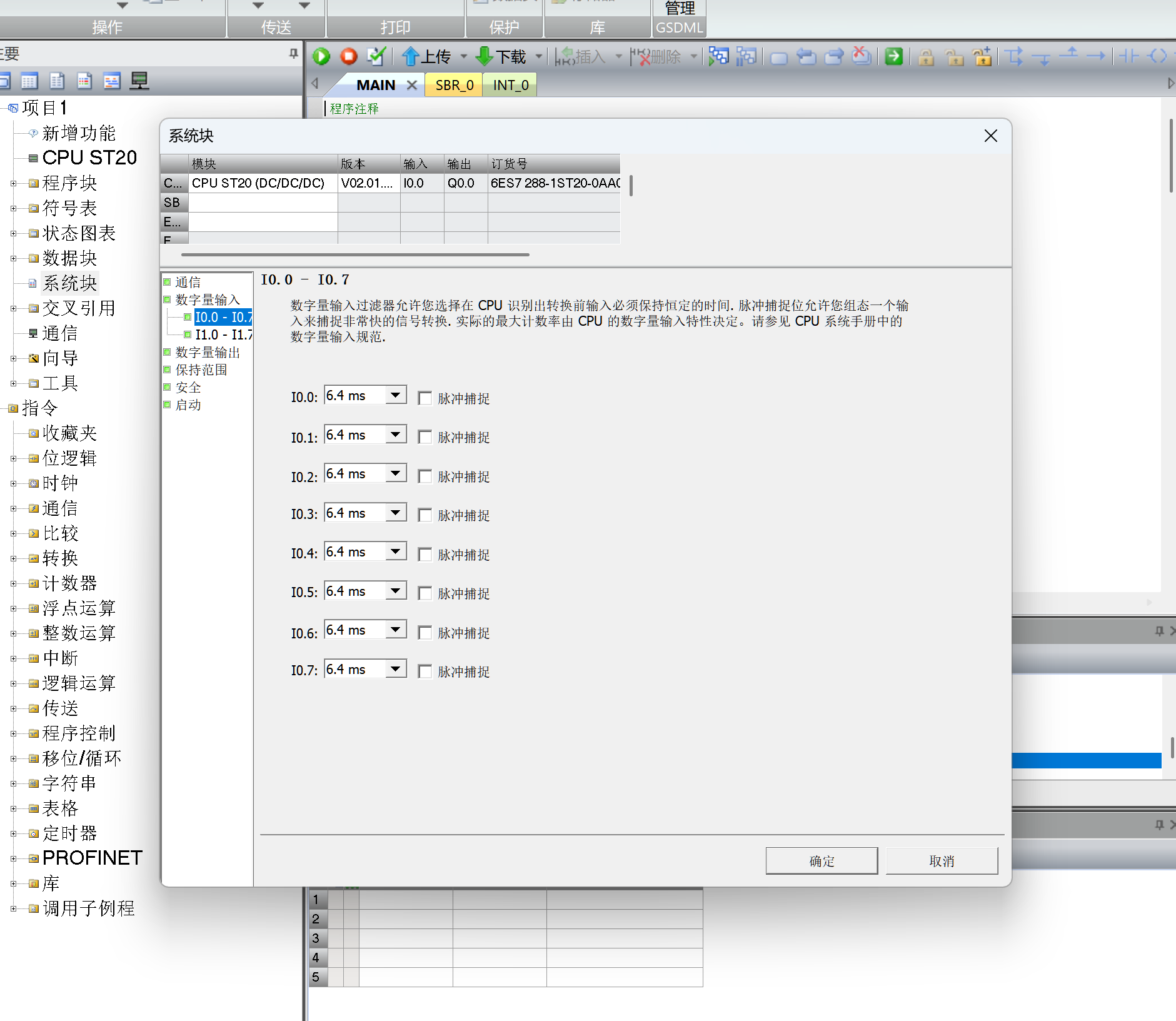

数字量输入配置

• 滤波时间：信号在指定时间内必须保持状态不变，才会认为信号有效
• 当需要捕捉很短时间的信号脉冲时需要勾选“脉冲捕捉”

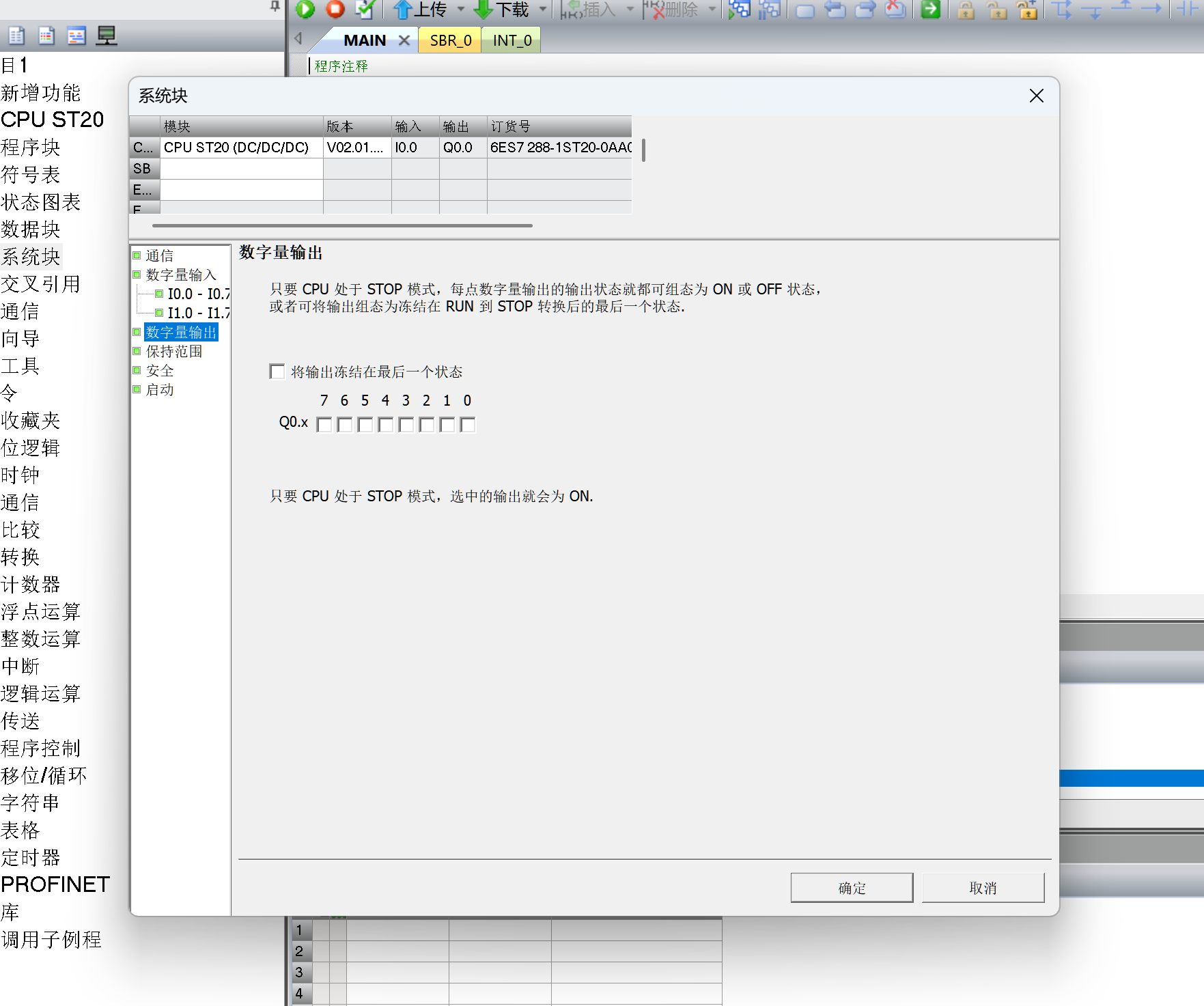

数字量输出配置

• 勾选“将输出冻结在最后一个状态”，指的是状态变更之前的输出状态
• 勾选指定状态后，CPU处于STOP模式时，选定通道会输出信号

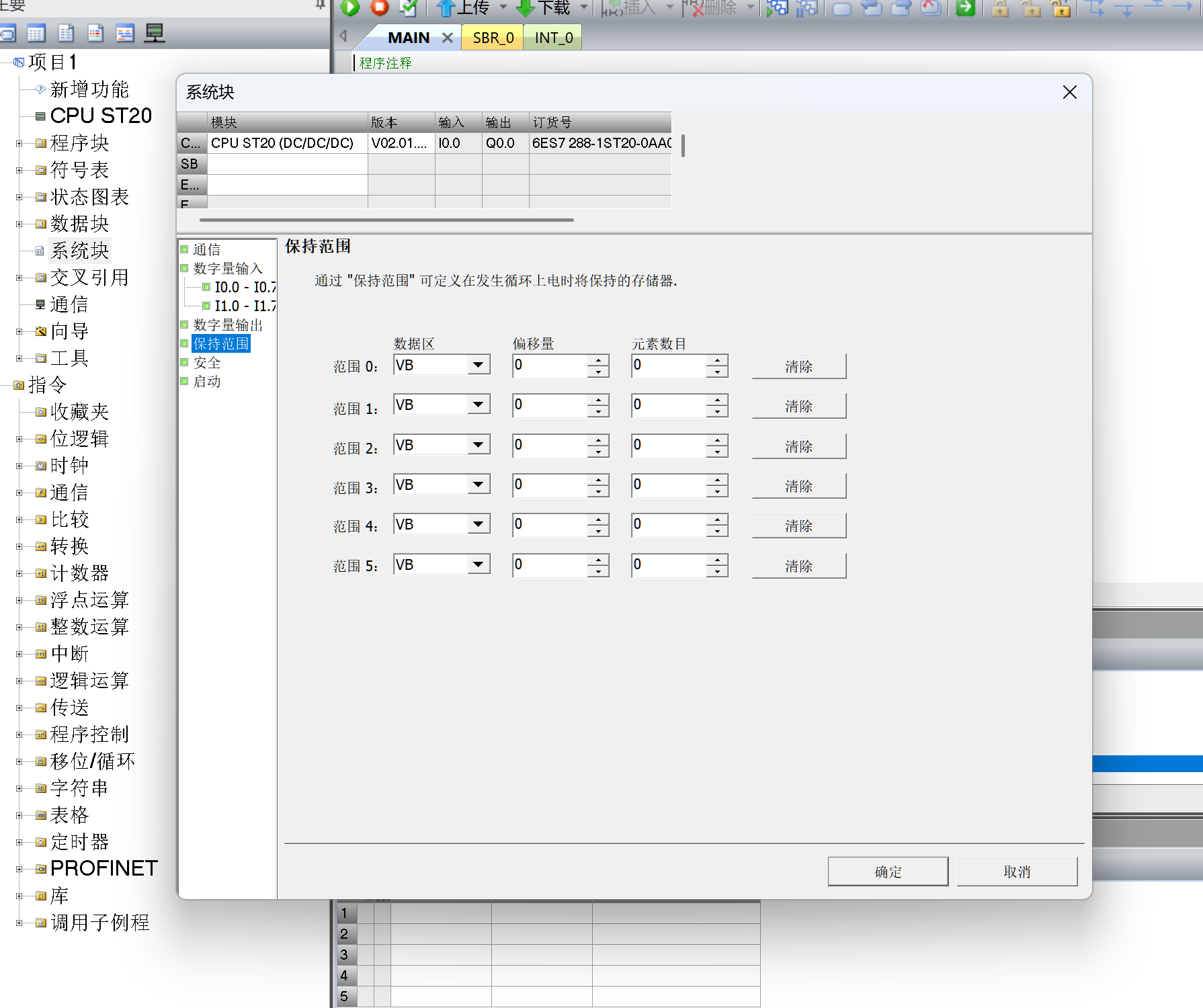

断电保持配置

• 用于实现CPU断电，数据依然保持断电之前的数值

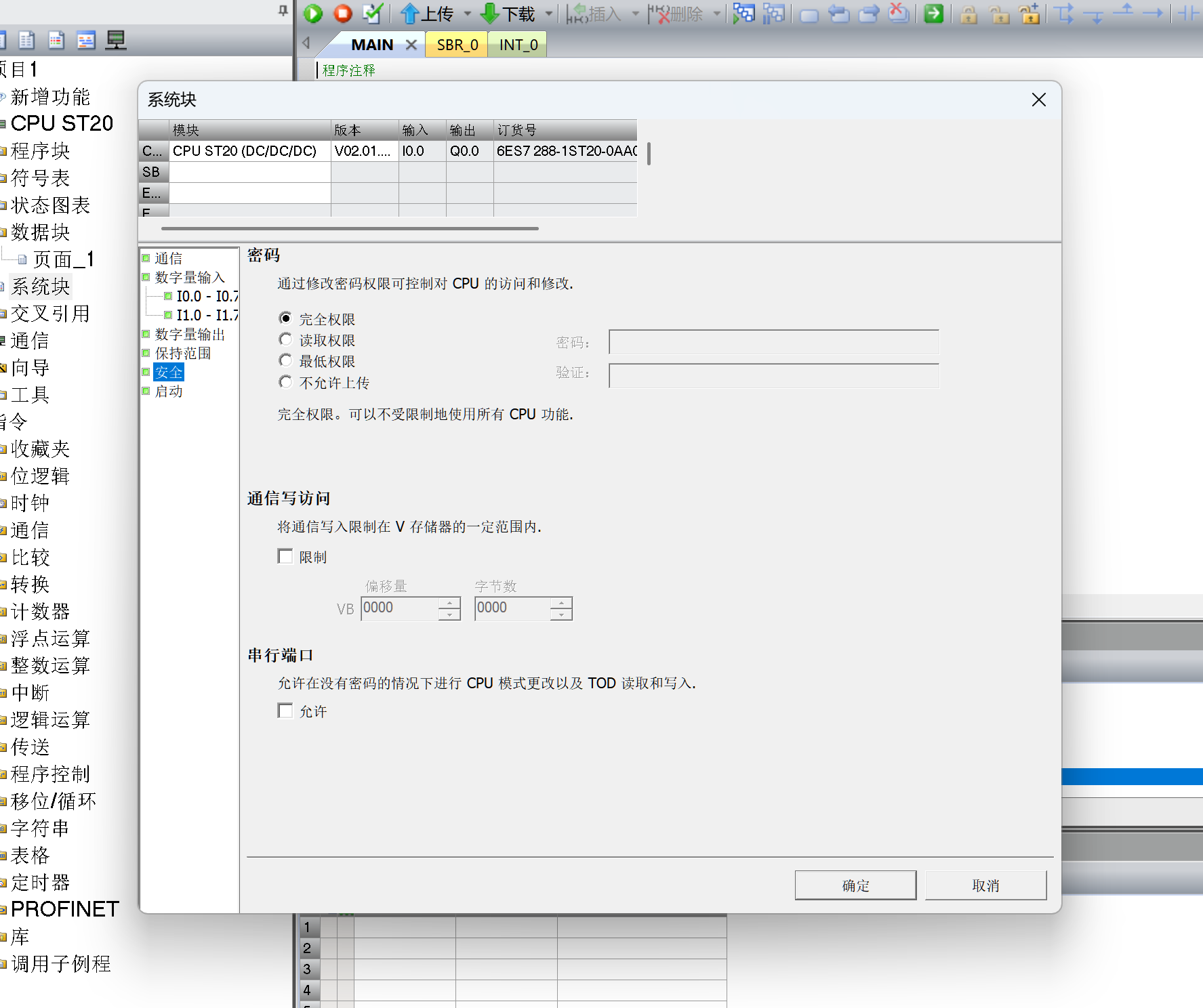

CPU安全配置

• 密码设置可以实现知识产权的保护，防止他人窃取程序
• “通信写访问”用于显示通信方式下对CPU数据写入的权限（PID向导生成的V存储区应该在此范围）

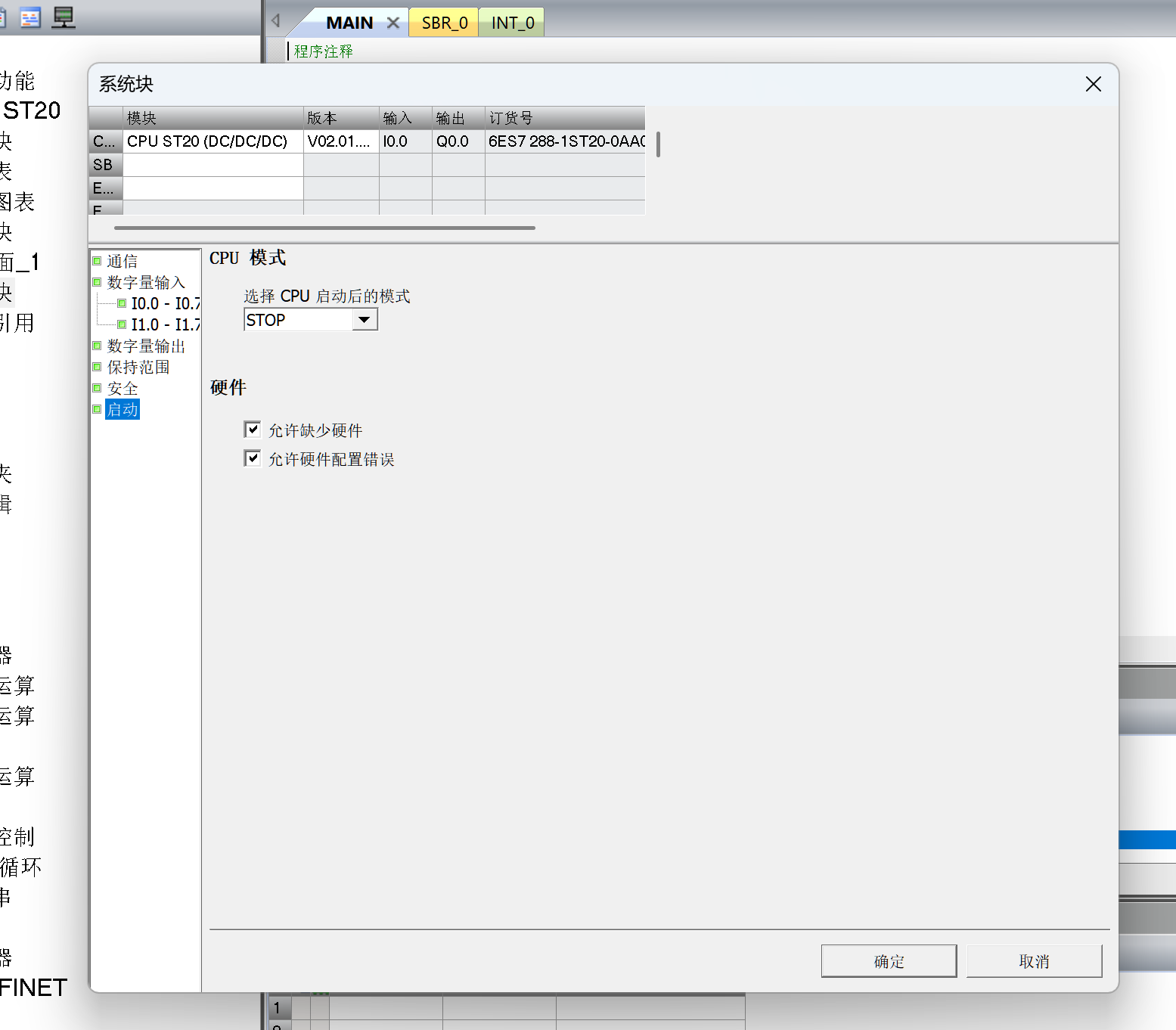

CPU启动配置

• “CPU模式”指的是重启后，CPU工作在指定的模式下
• 勾选“允许缺少硬件”：当系统块中配置了模块，但是实际PLC中没有此模块，那么CPU依然处于运行模式
• 勾选“允许硬件配置错误”：当系统块配置的模块信息与实际PLC配置的模块信息不符时，那么CPU依然处于运行模式

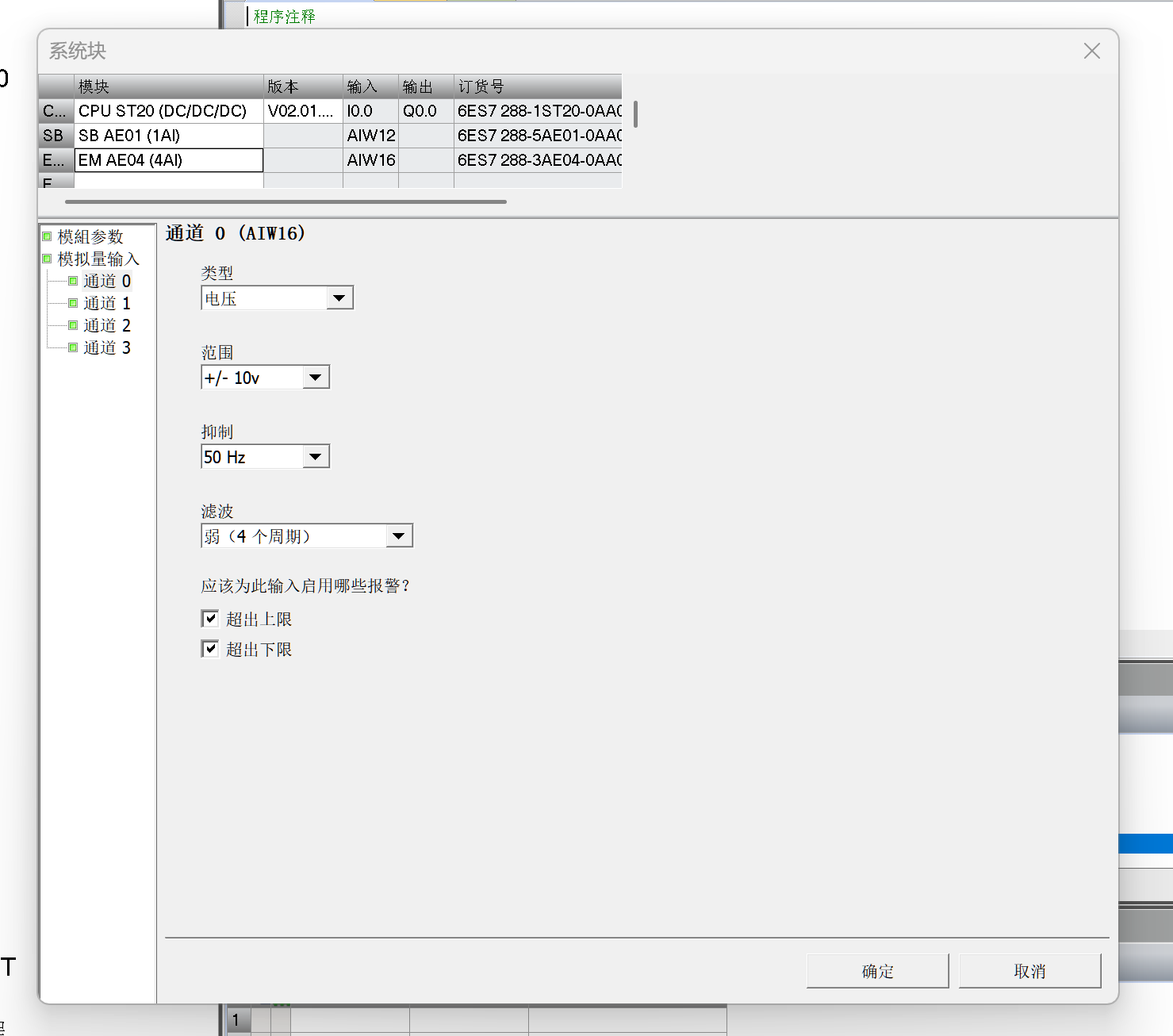

模拟量输入配置

• 抑制频率越大，采样时间越短
• 滤波周期越多，更新时间越长
• 超出上限（值>32511）
• 超出下限（值<-32512）

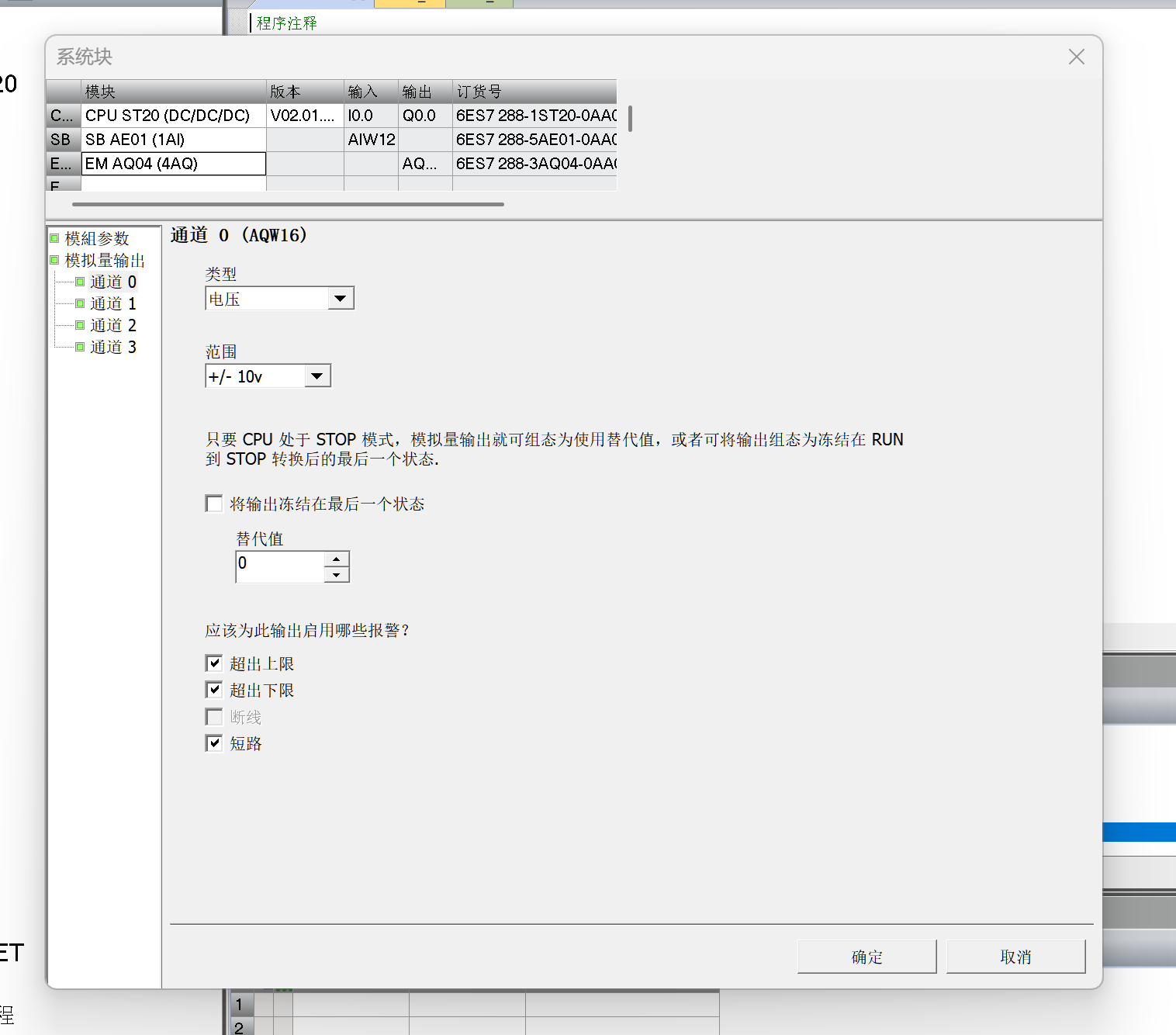

模拟量输出配置

• 超出上限（值>32511）
• 超出下限（值<-32512）

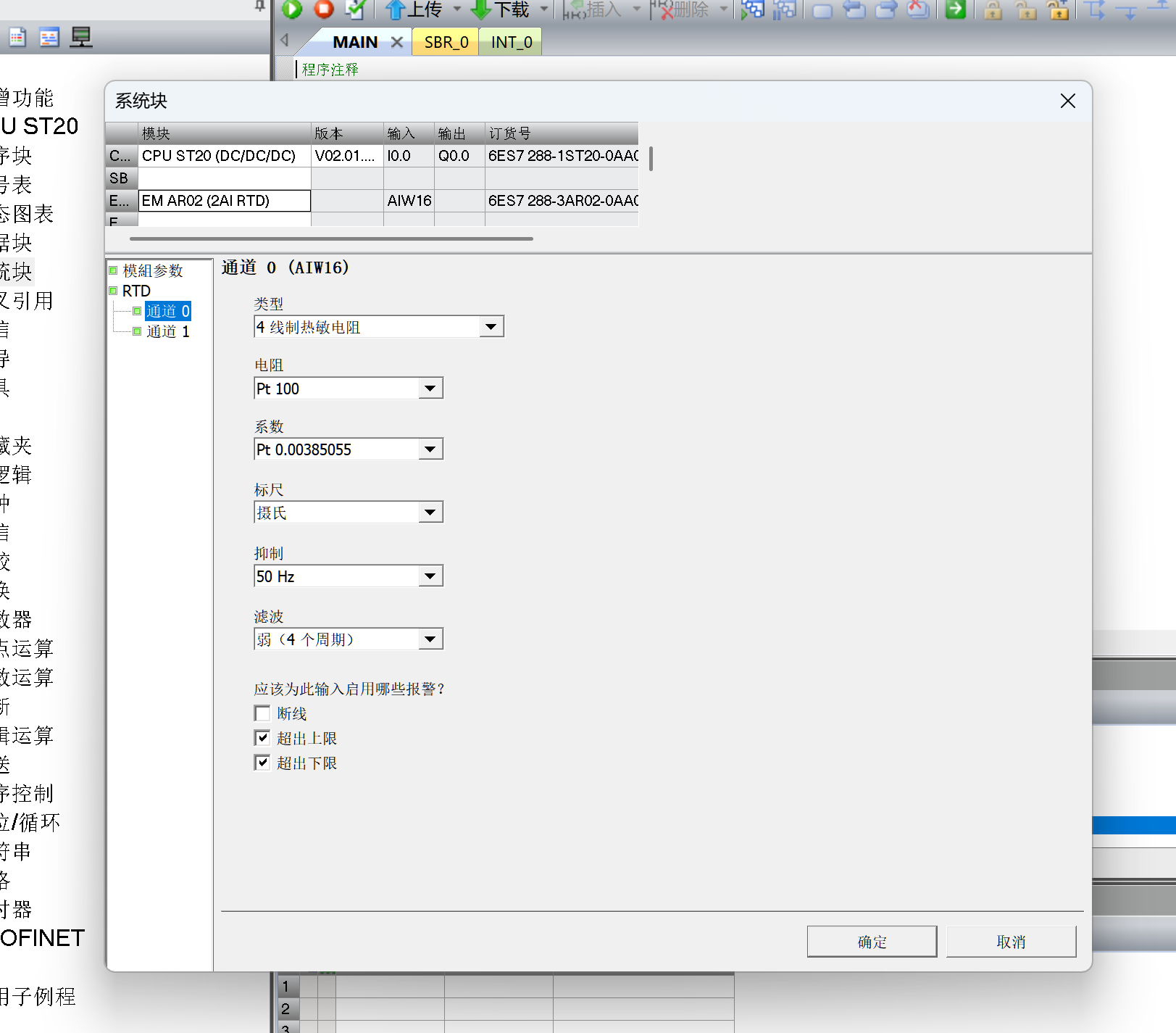

热电阻模块配置

• 电阻类型只能采集电阻的阻值
• 热敏电阻可以直接采集温度

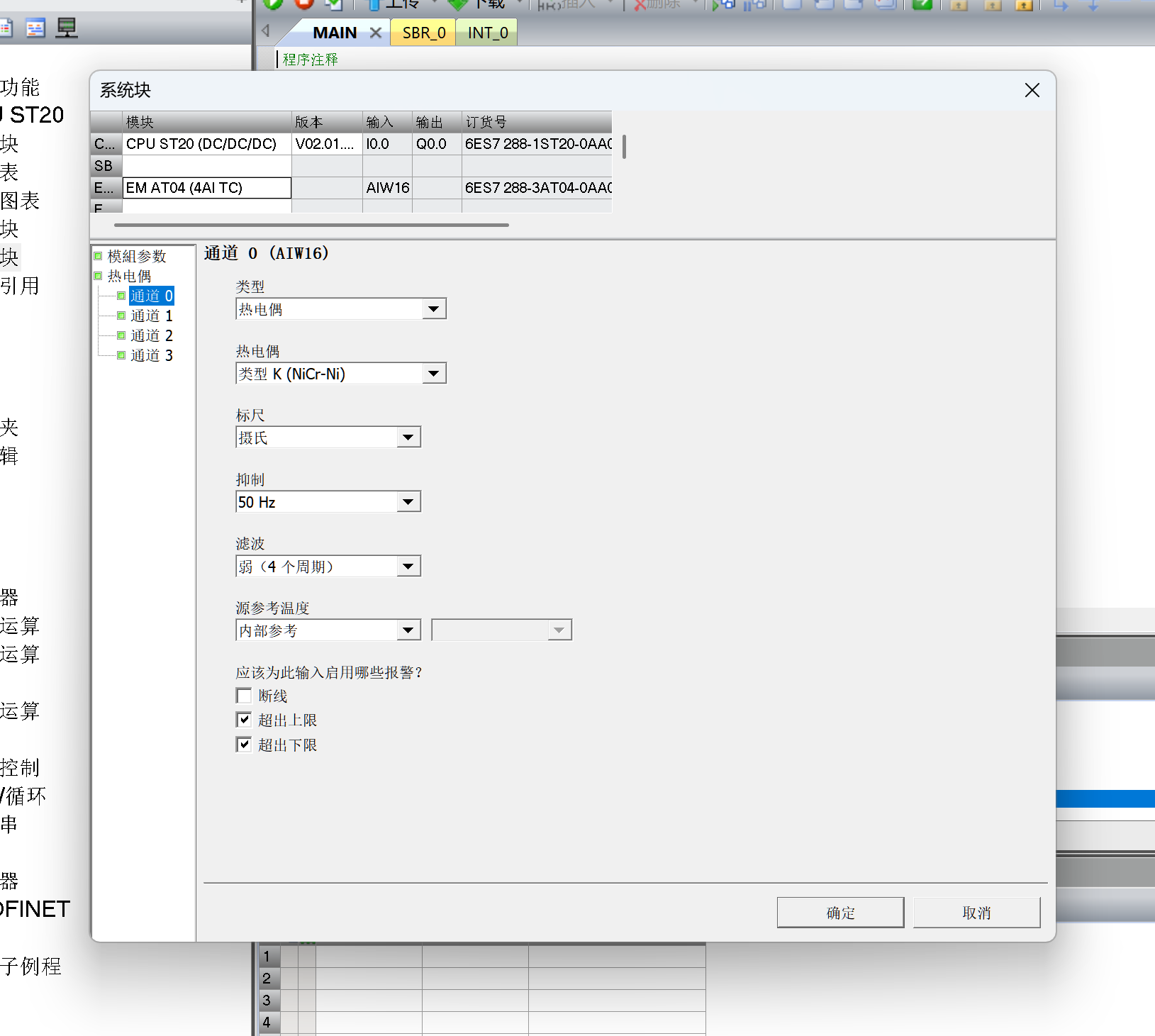

热电偶模块配置

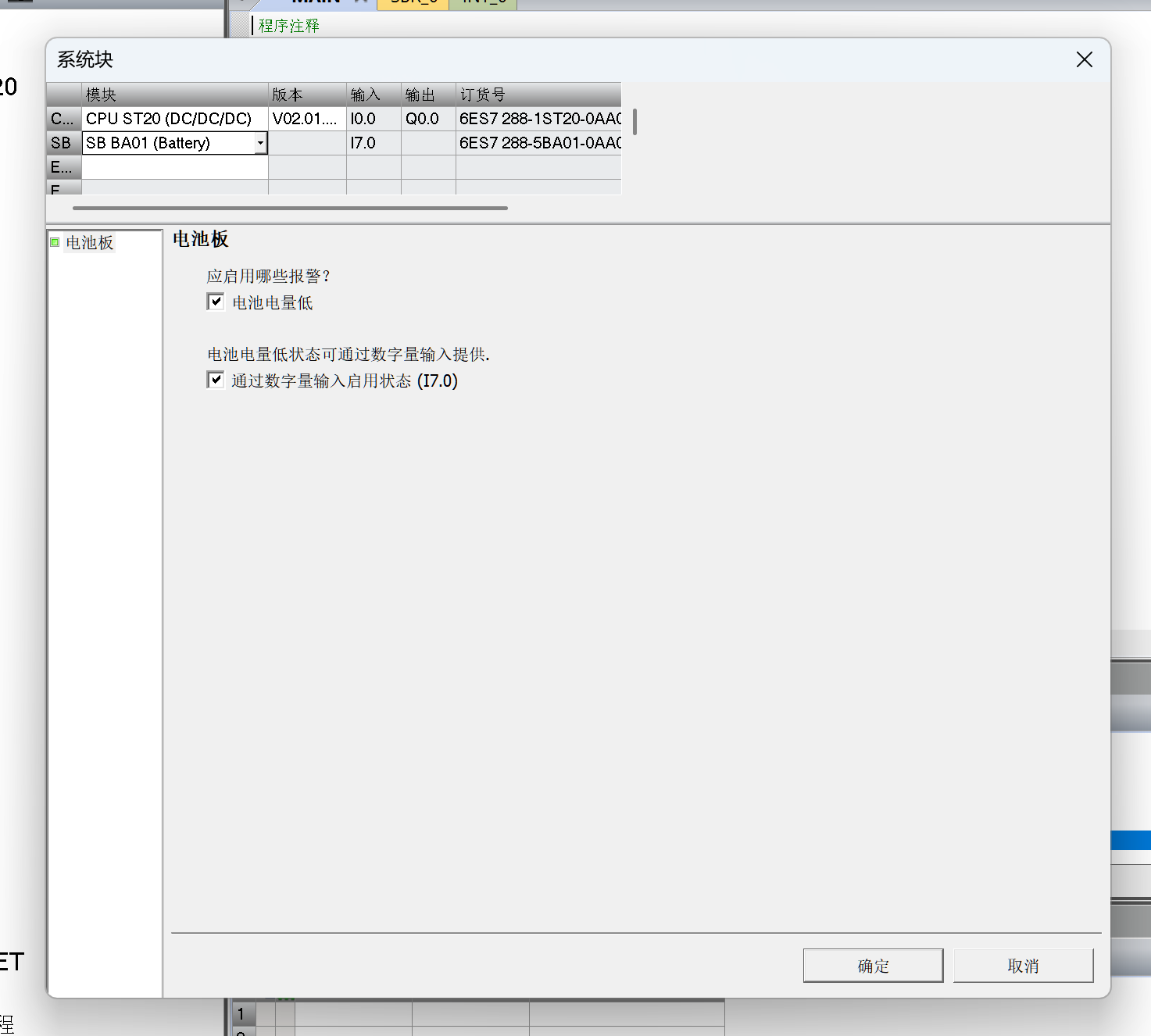

电池板配置

• 当I7.0信号导通时，代表电量低

程序下载步骤

1. 系统块配置
2. 软件编写/编译且无错误
3. 通信参数配置
   • 选择网卡驱动
   • 搜索PLC
   • 设置PLC的IP地址和电脑的IP地址
4. 程序下载
5. 程序监控
6. 程序上传
