位逻辑
存储器
- 位逻辑主要涉及三种存储器：数字量输入 I、数字量输出 Q、标志存储 M
- 存储器范围
| 类别 | 存储器符号 | 范围 |
|---|---|---|
| 外部数字量输入存储器 | I | I0.0 到 I31.7 |
| 外部数字量输出存储器 | Q | Q0.0 到 Q31.7 |
| 内部位存储器 | M | M0.0 到 M31.7 |

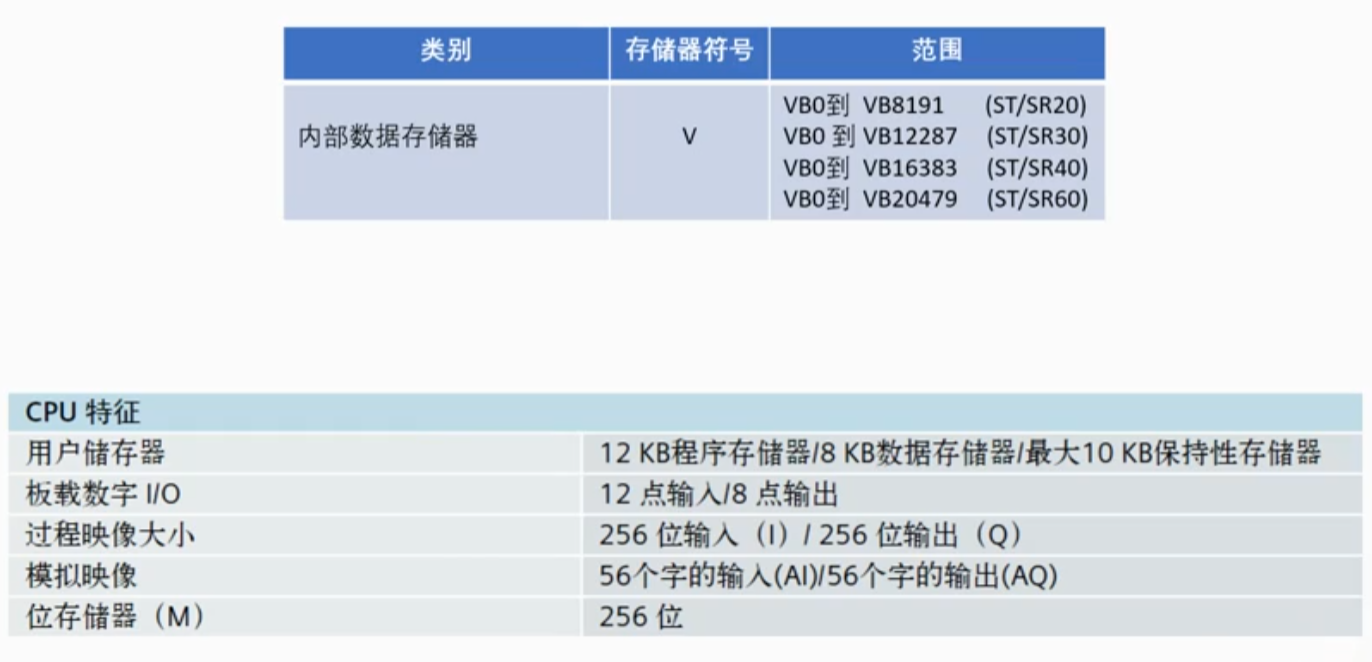

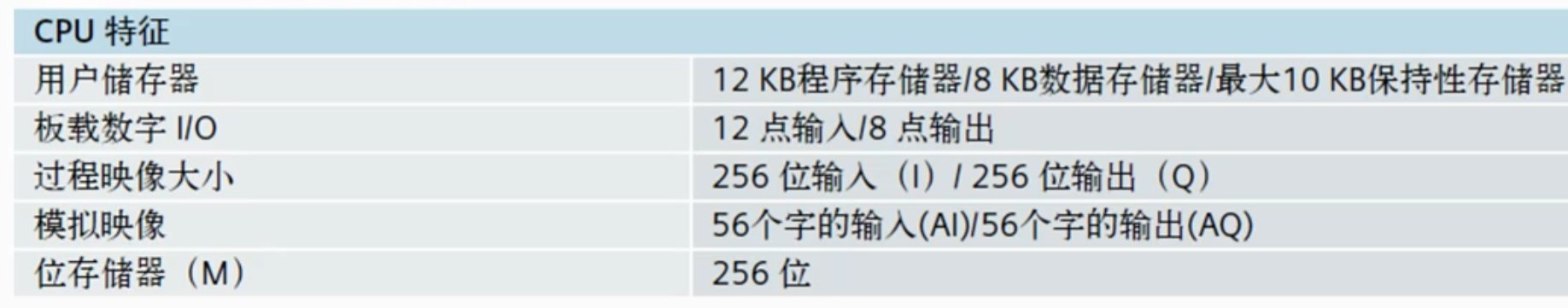

- CPU SR20/ST20 技术规范

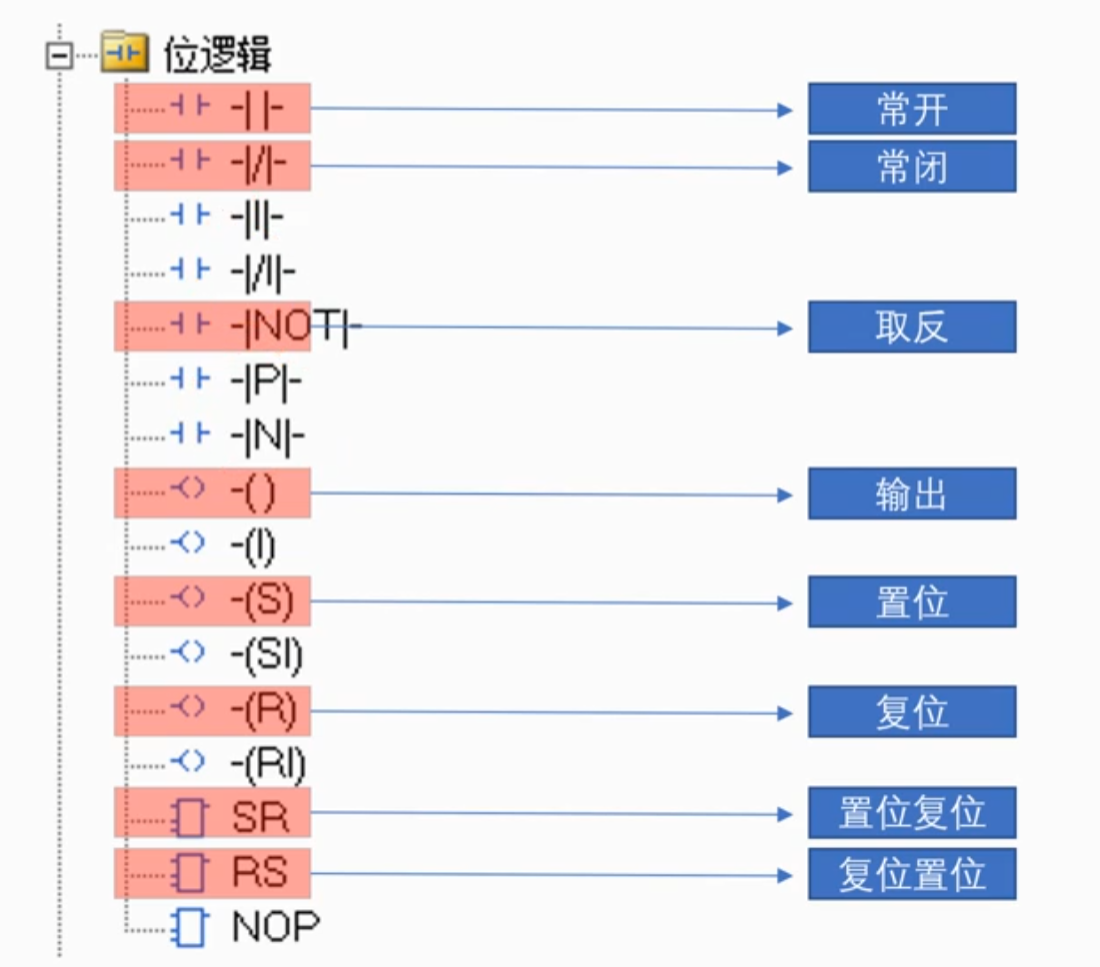

位逻辑指令

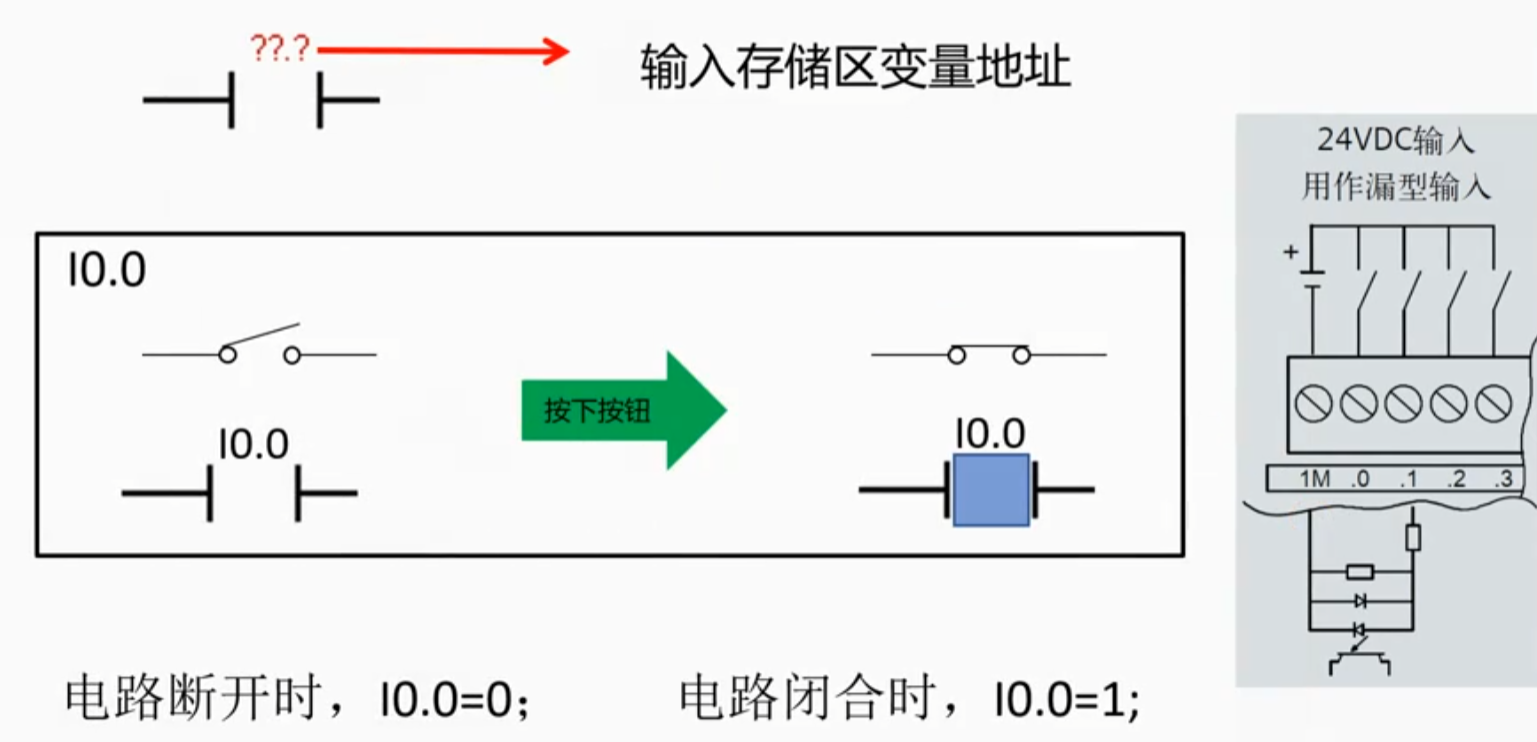

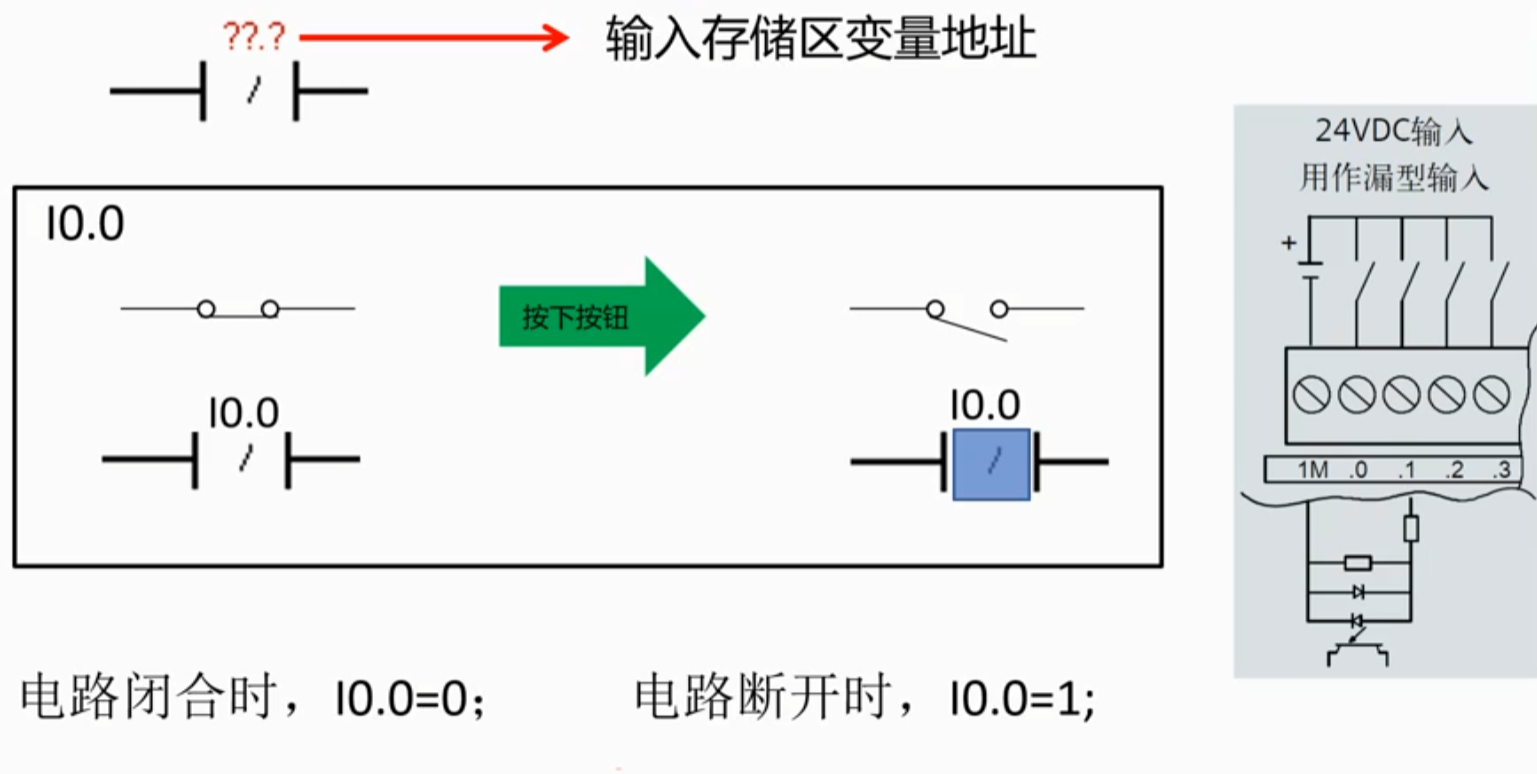

常开指令
用于检测连接变量信号是否导通，接通的话，常开指令就接通
常闭指令
用于检测连接变量信号是否断开，断开的话，常闭指令就接通

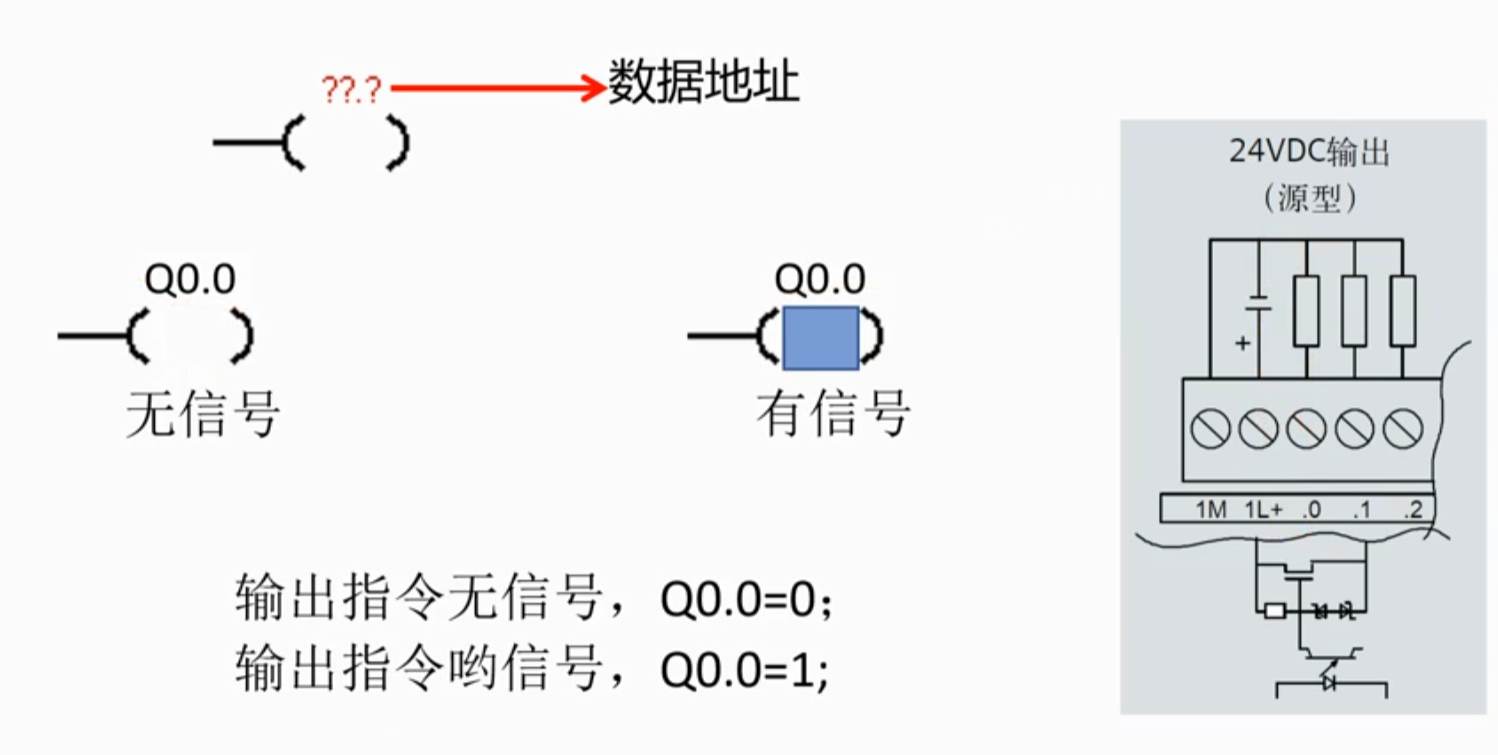

输出指令
用于控制连接变量是否导通

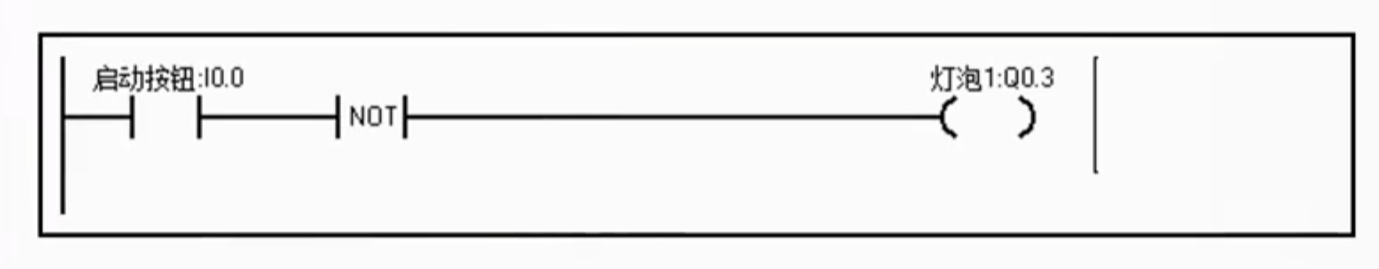

取反指令
启动按钮I0.0导通时，灯泡1:Q0.3不亮：
启动按钮I0.0断开时，灯泡1Q:0.3亮。

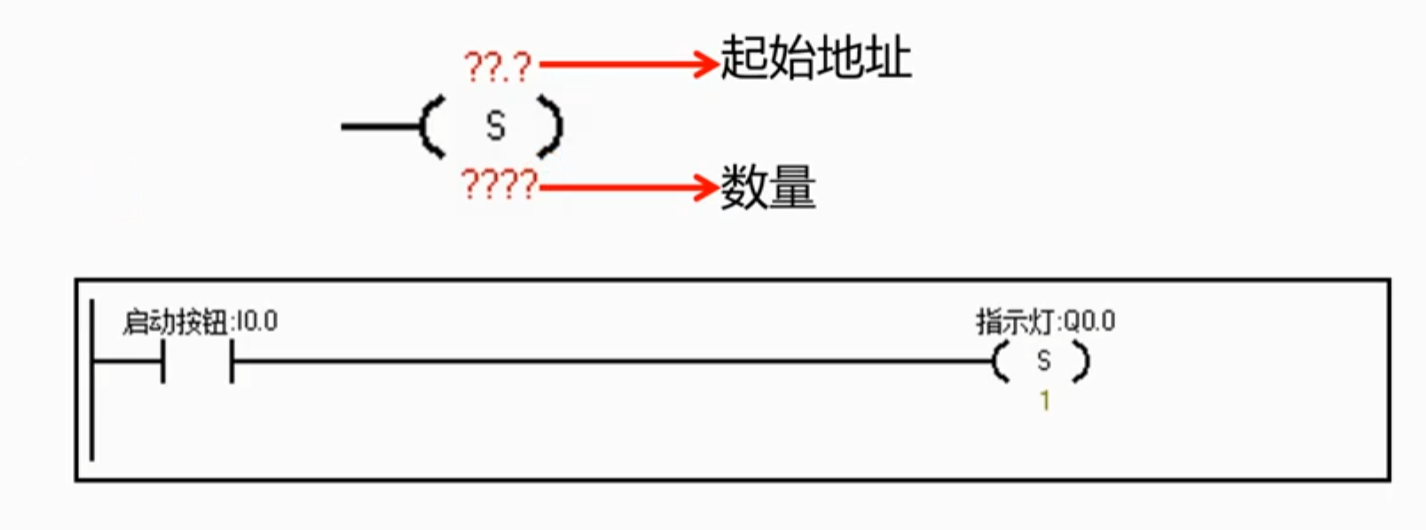

置位指令
启动按钮I0.0导通，指示灯Q0.0点亮；
启动按钮I0.0断开，指示灯状态不变。
最多255个

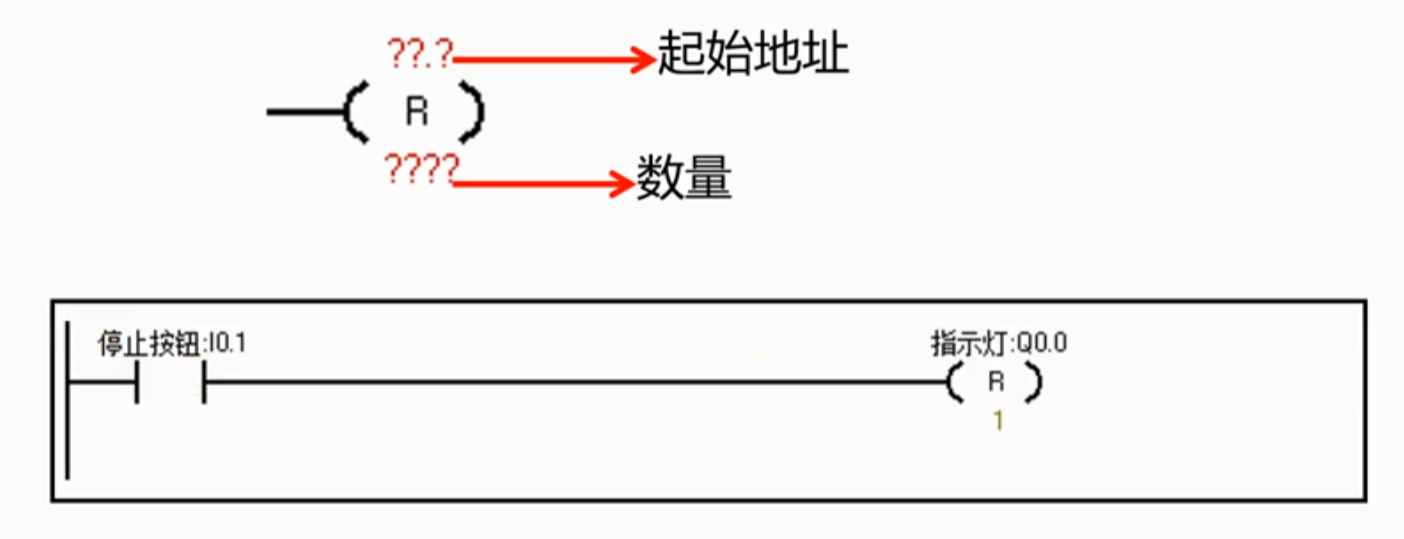

复位指令
停止按钮I0.1导通，指示灯Q0.0灭；
停止按钮I0.1断开，指示灯状态不变。

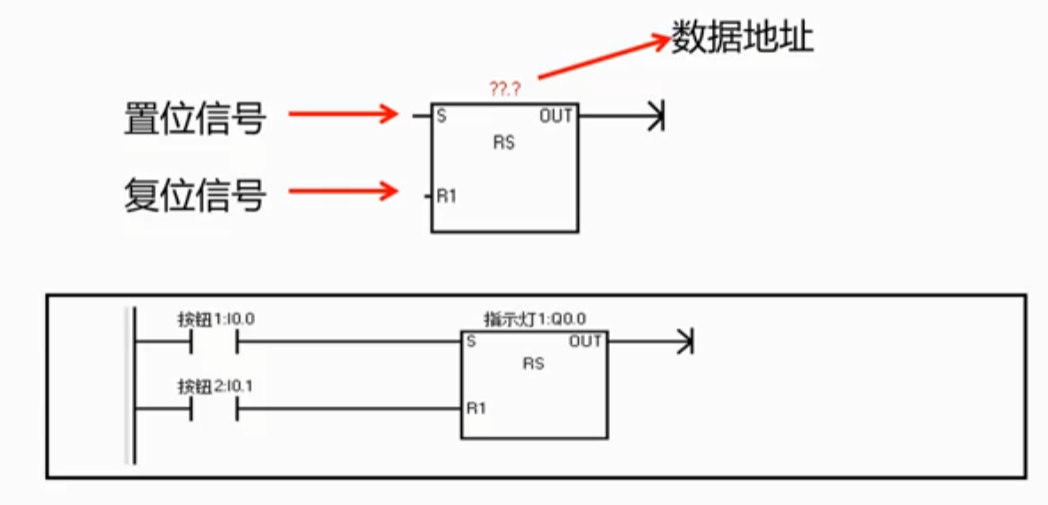

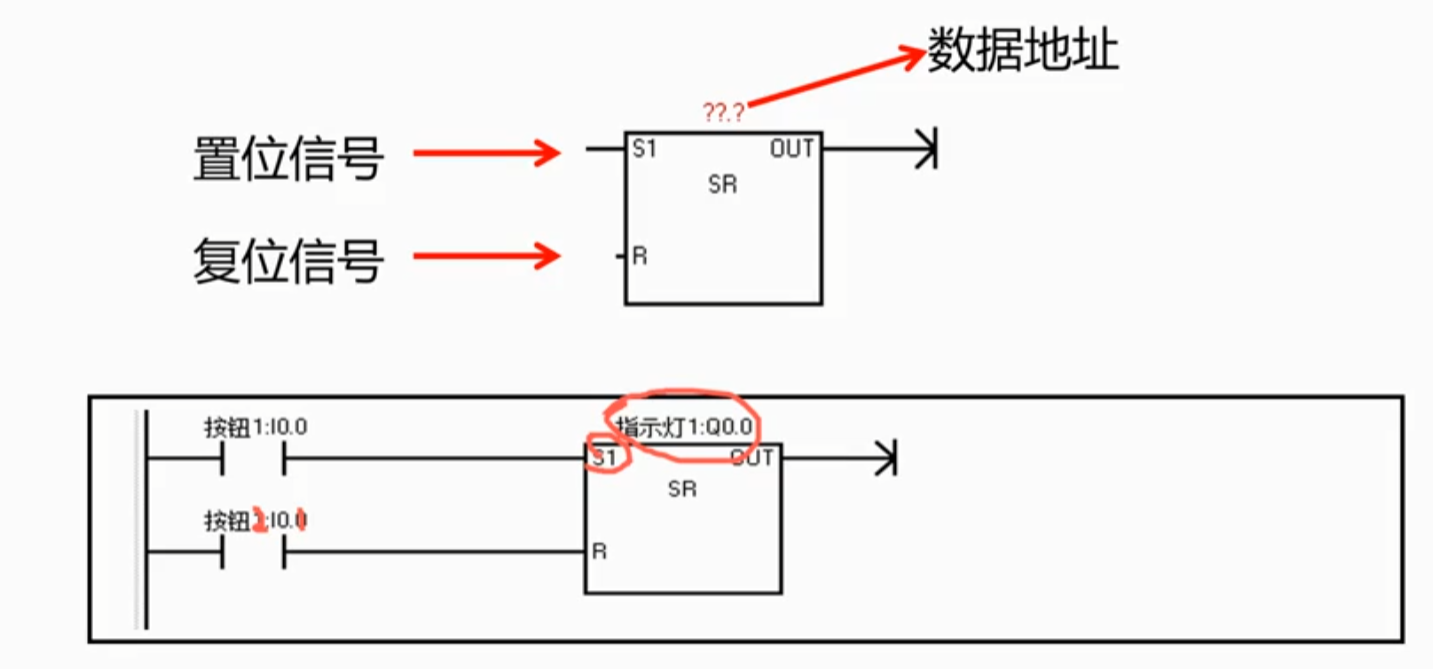

置位复位指令
按钮1导通，指示灯1亮；
按钮2导通，指示灯1灭；
按钮1和按钮2同时导通，指示灯1亮。
复位置位指令
按钮1导通，指示灯1亮；
按钮2导通，指示灯1灭；
按钮1和按钮2同时导通，指示灯1灭。
注意:
使用输出指令时，同一个变量不能放置在多个输出后。虽然不会报错，但这样程序会输出异常。
使用置位、复位指令时，可以把同一个变量放在不同置位、复位后，但对调试程序不利。
虽然置位、复位指令更加方便，但在设计程序时应尽量使用输出，以方便进行调试。

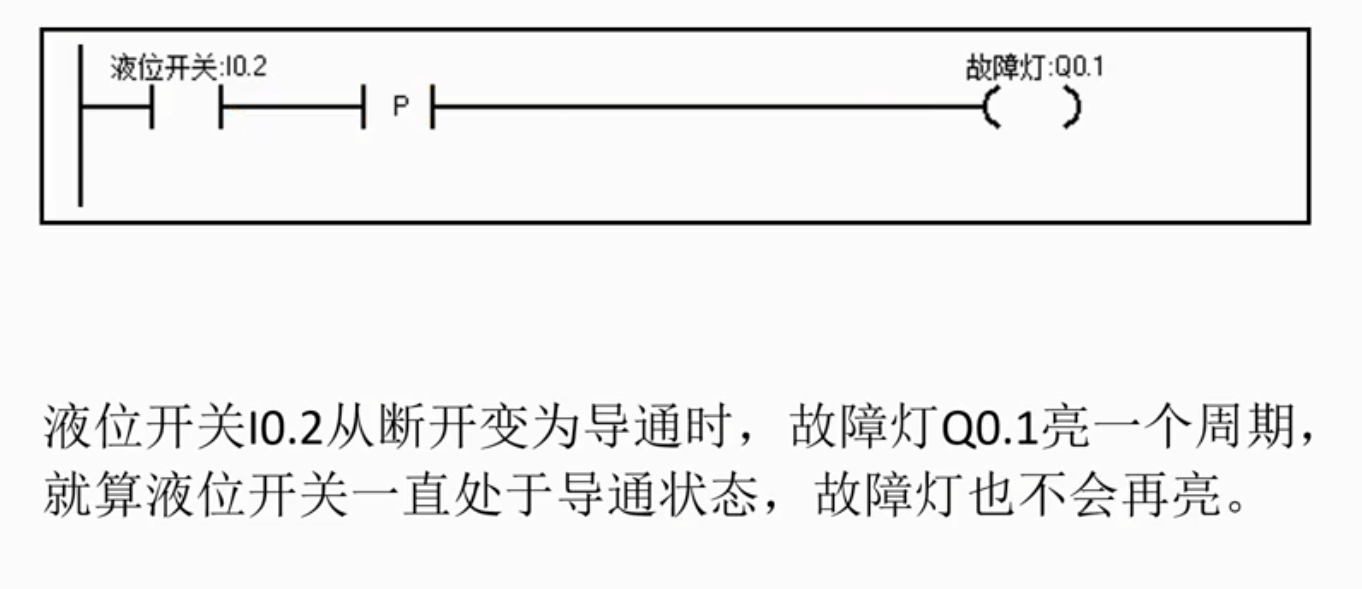

上升沿指令

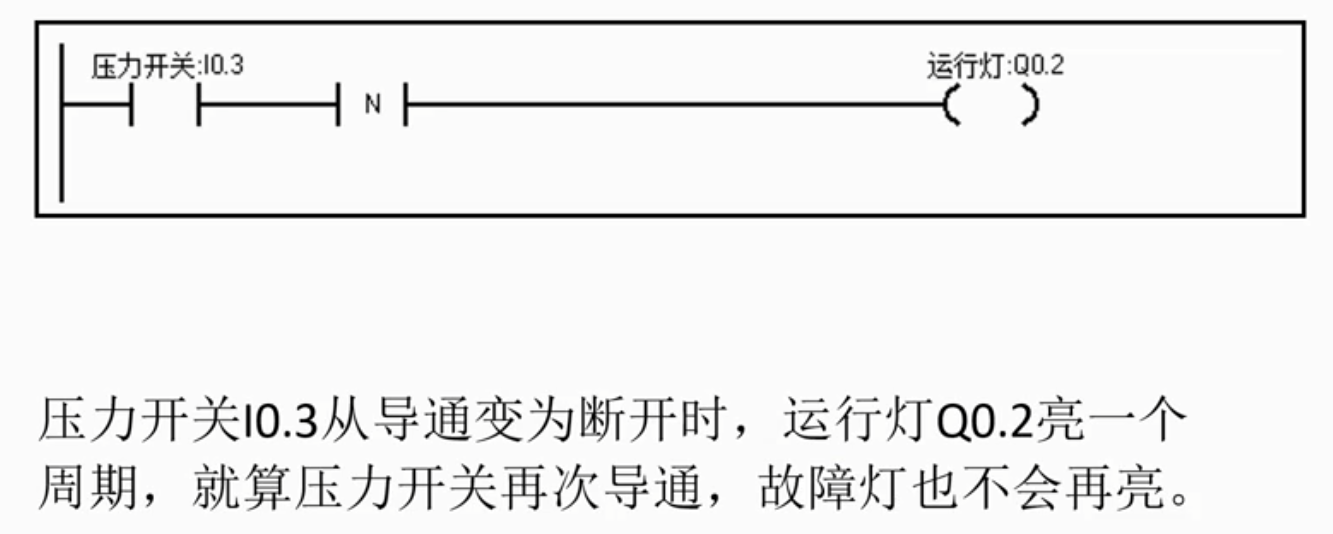

下降沿指令

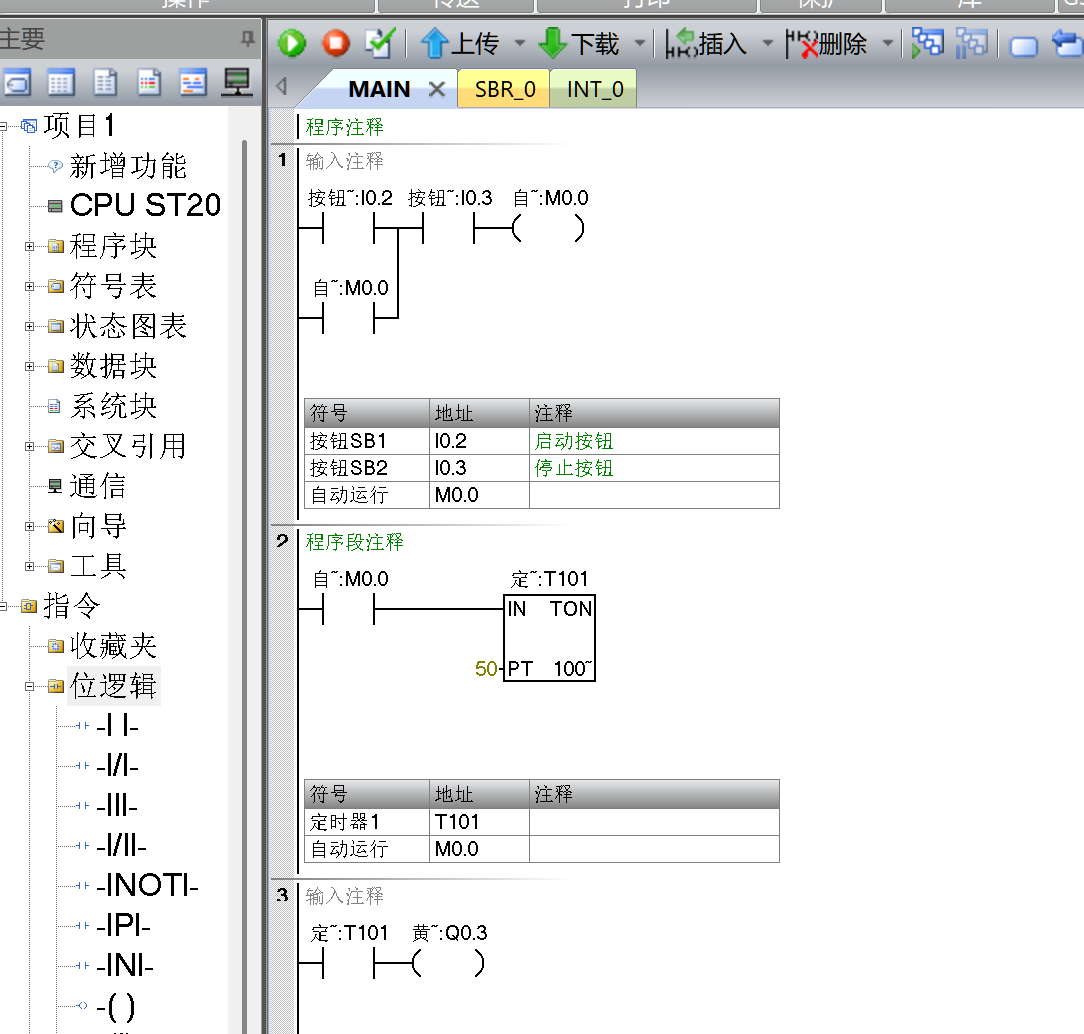

定时器

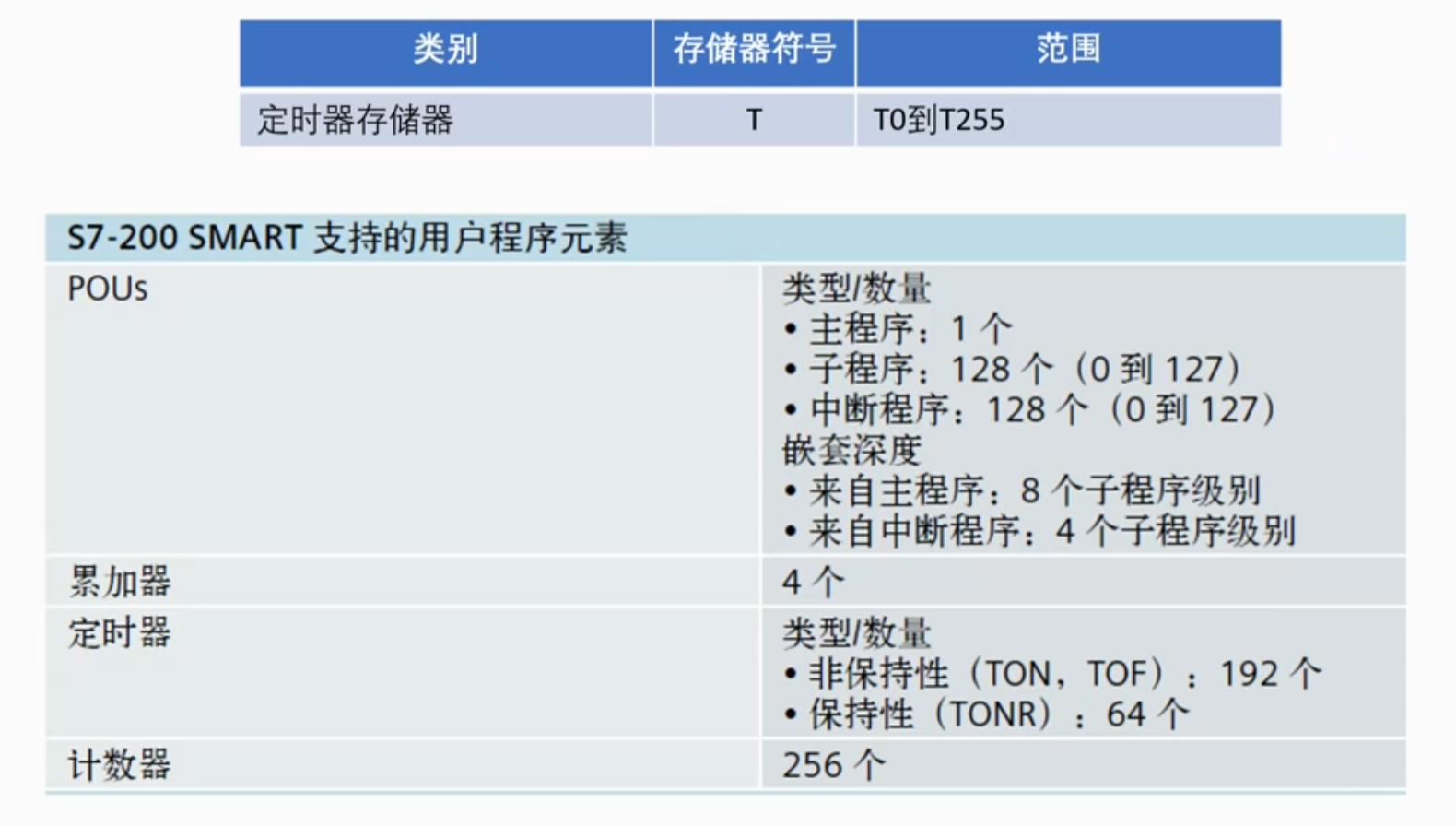

存储器范围

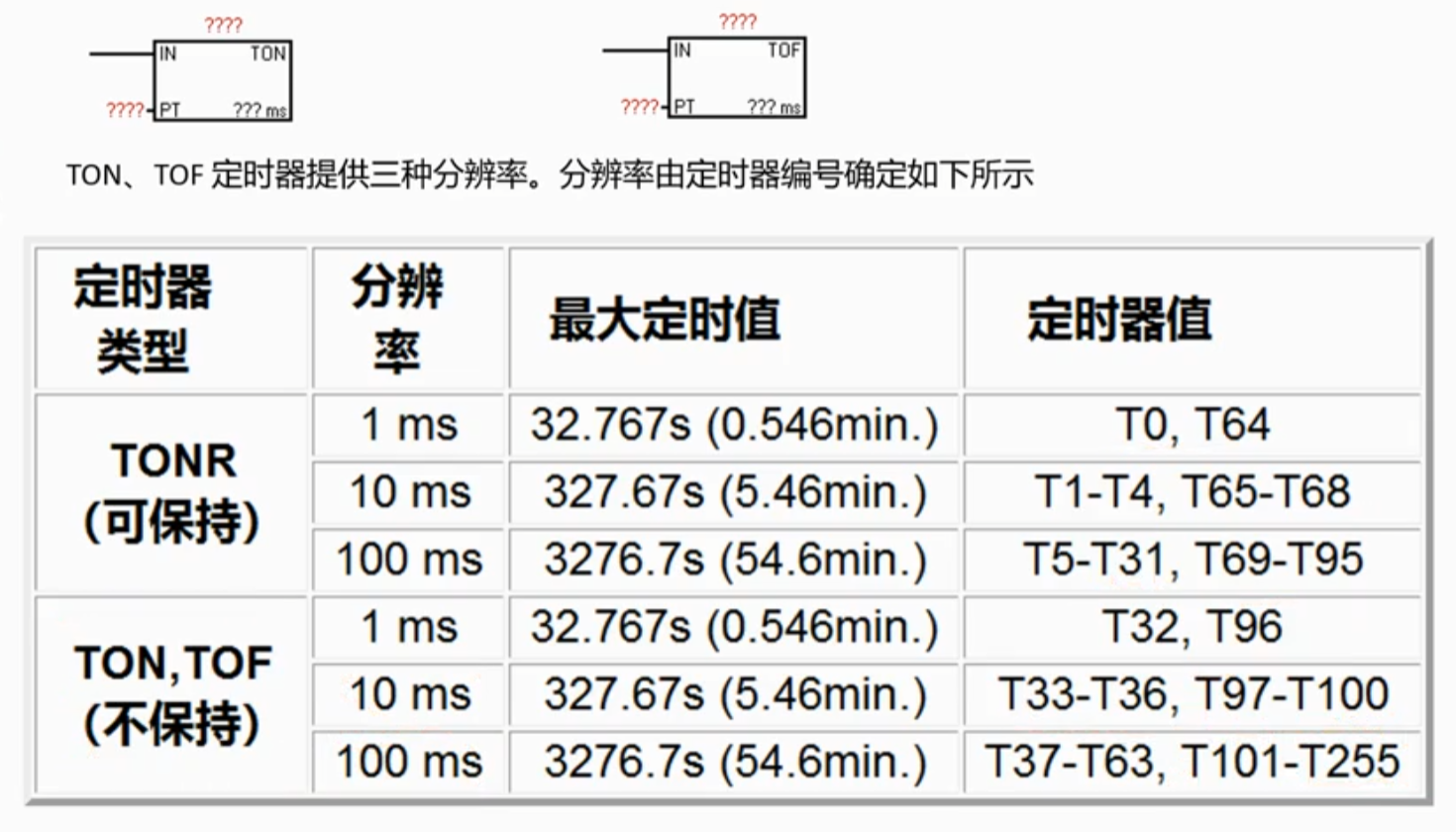

定时器介绍
同一个定时器编号不能同时用于TON和TOF定时器。例如，不能同时使用TON 32和TOF 32、

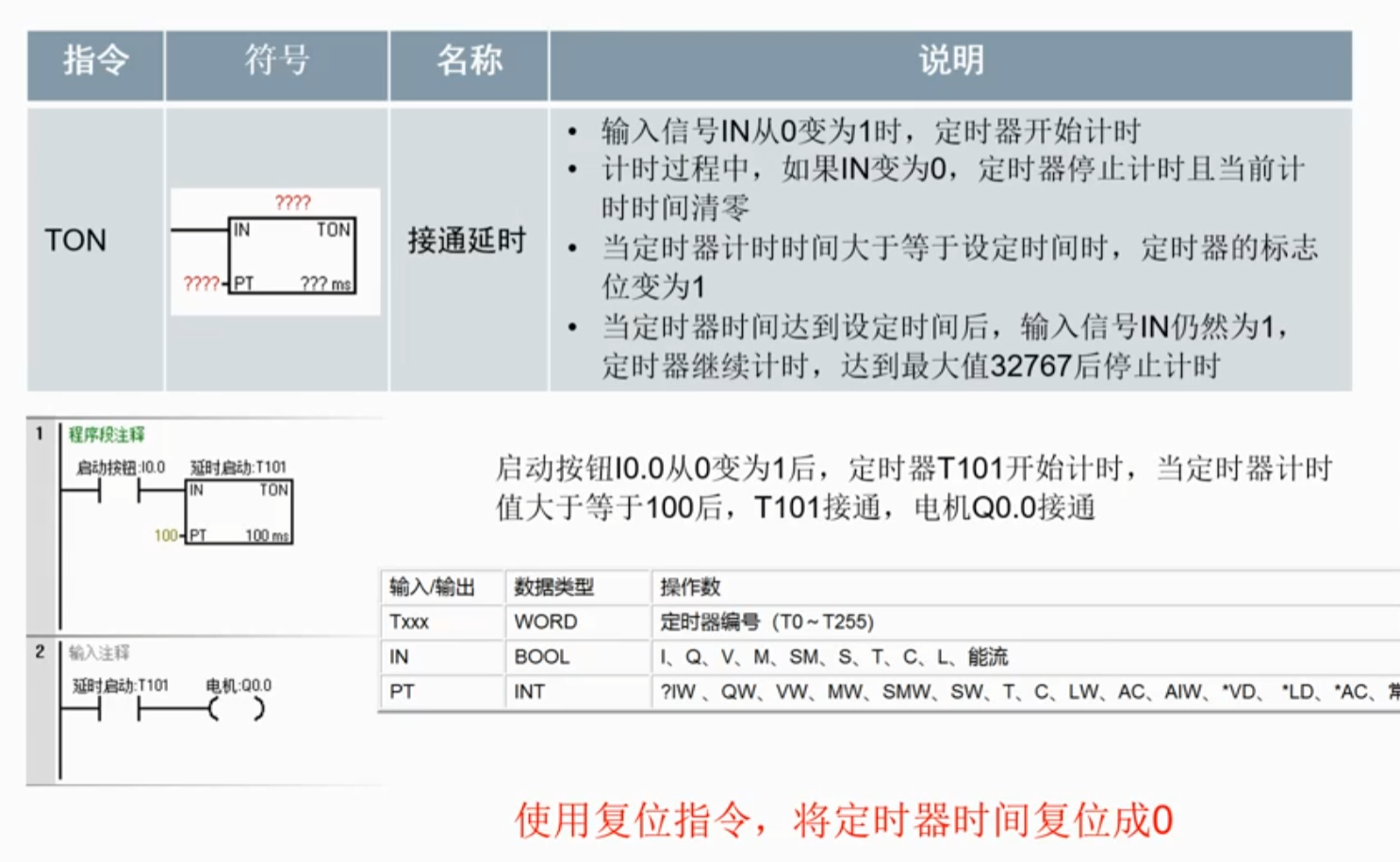

定时器_延时接通

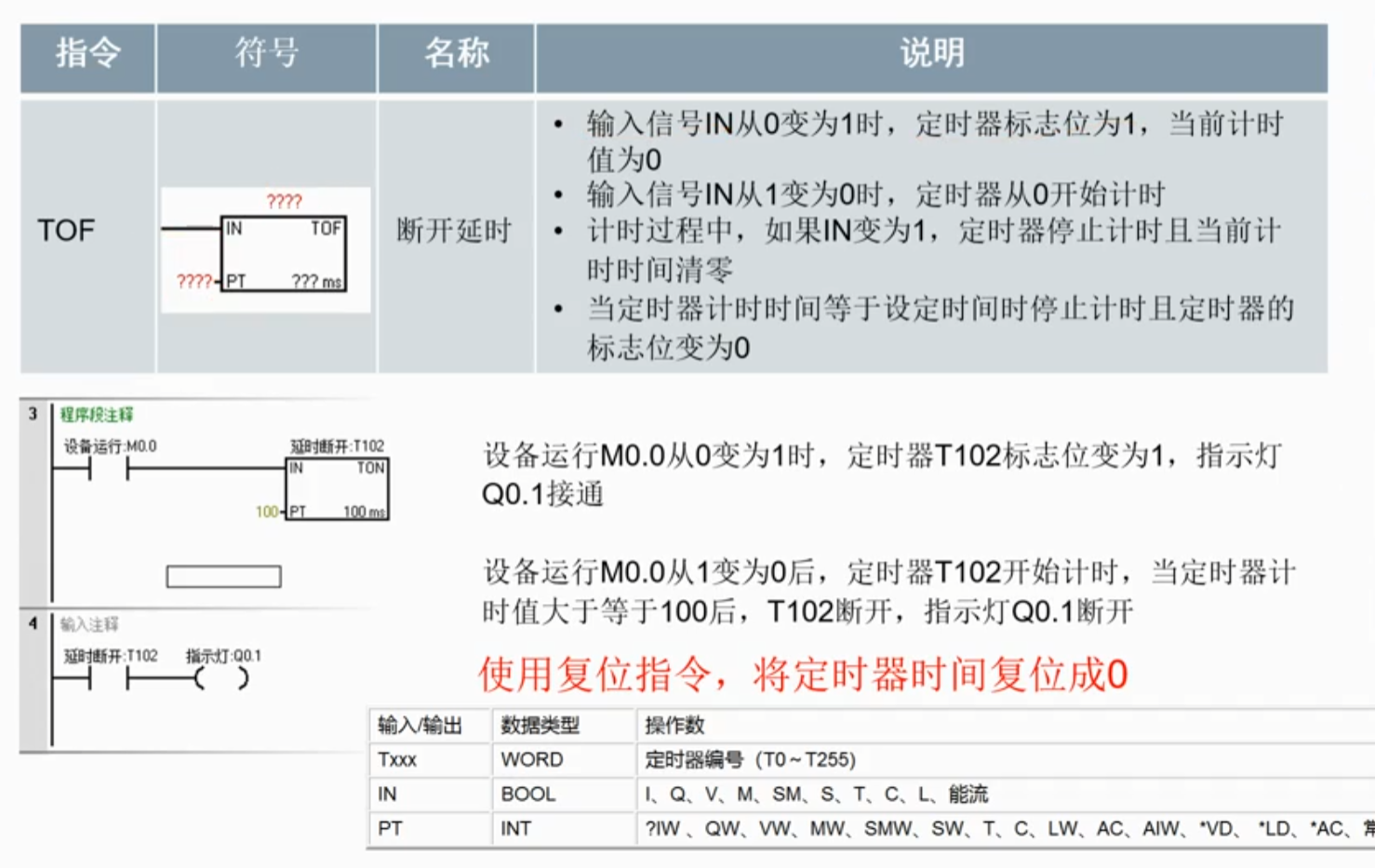

定时器_延时断开

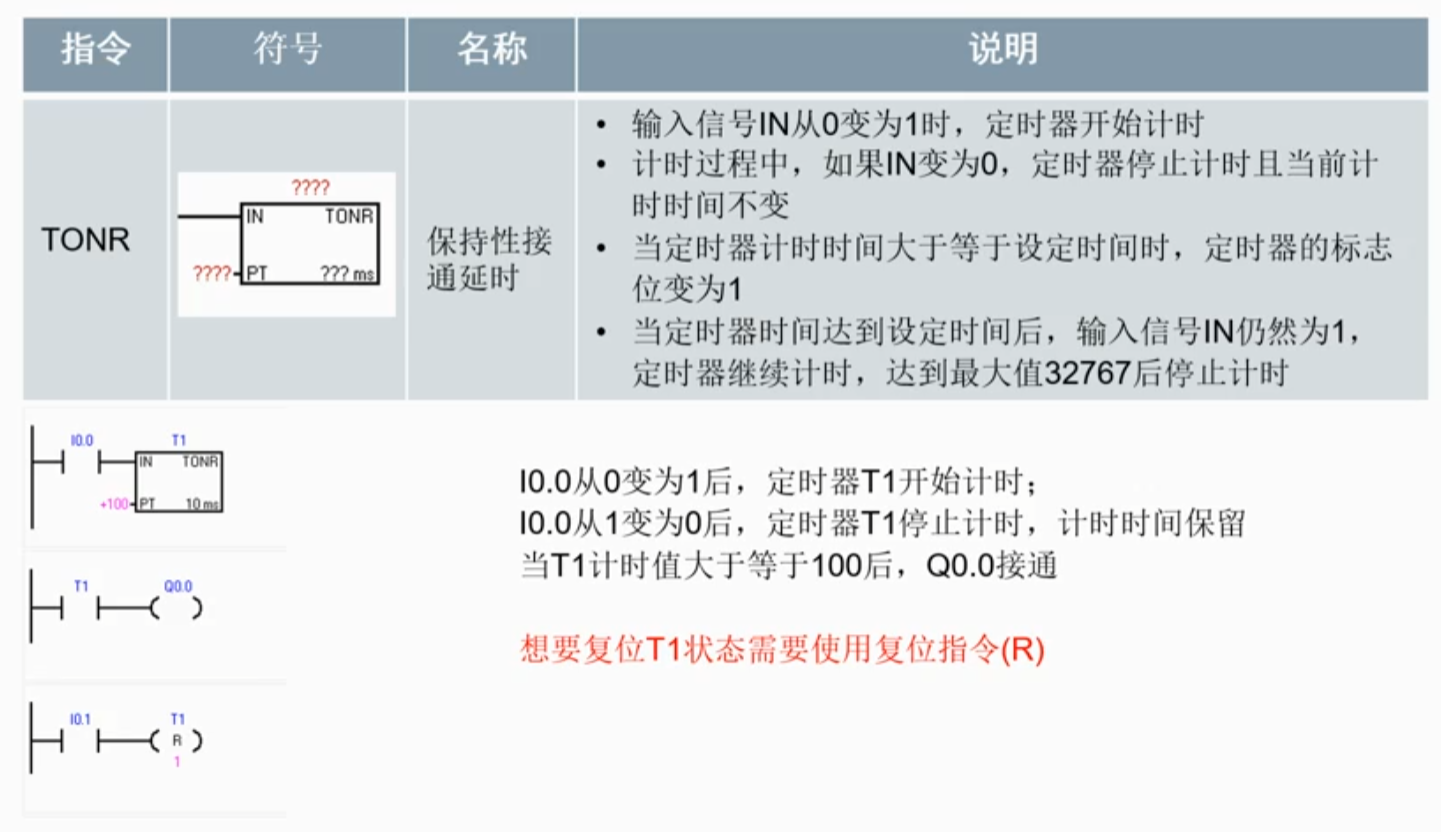

定时器_保持性接通延时

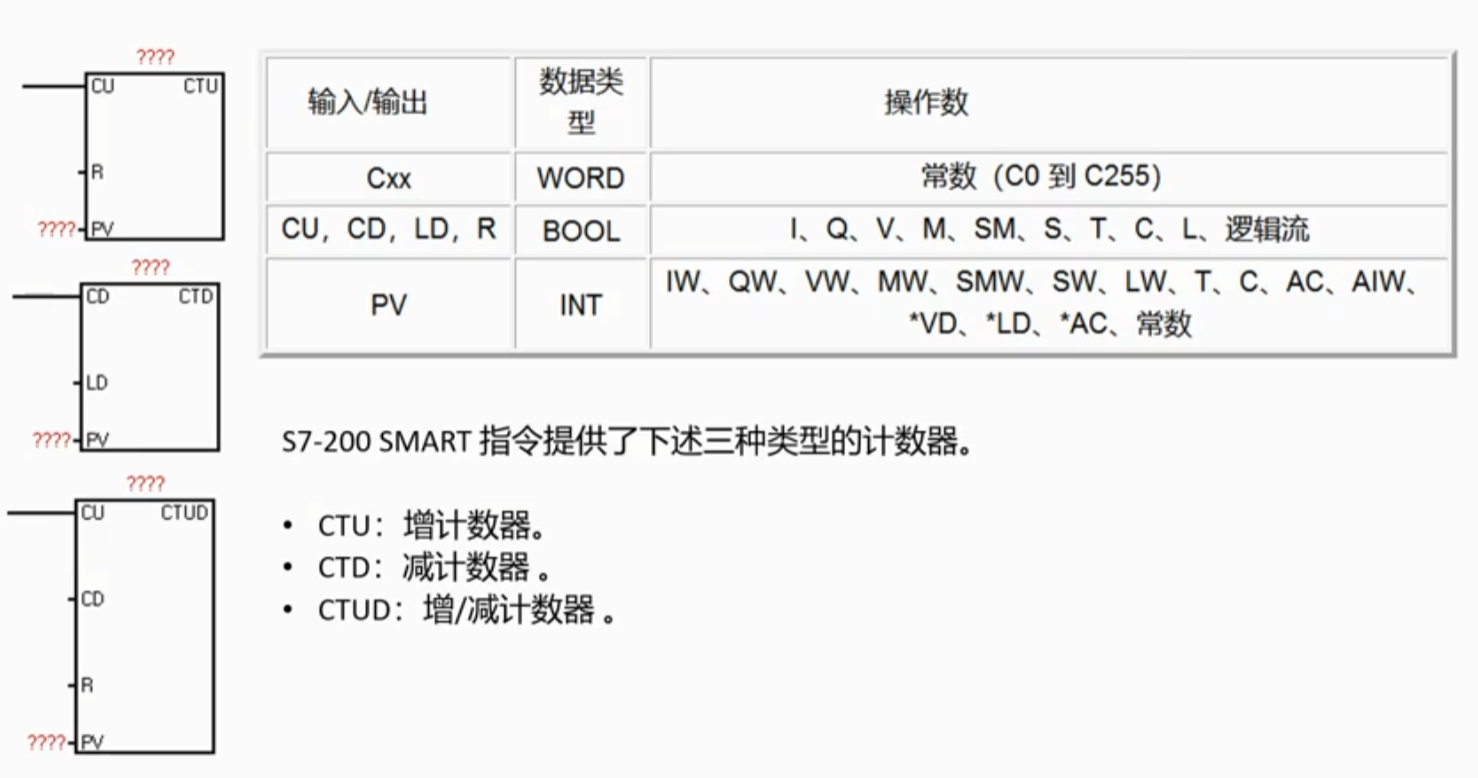

计数器

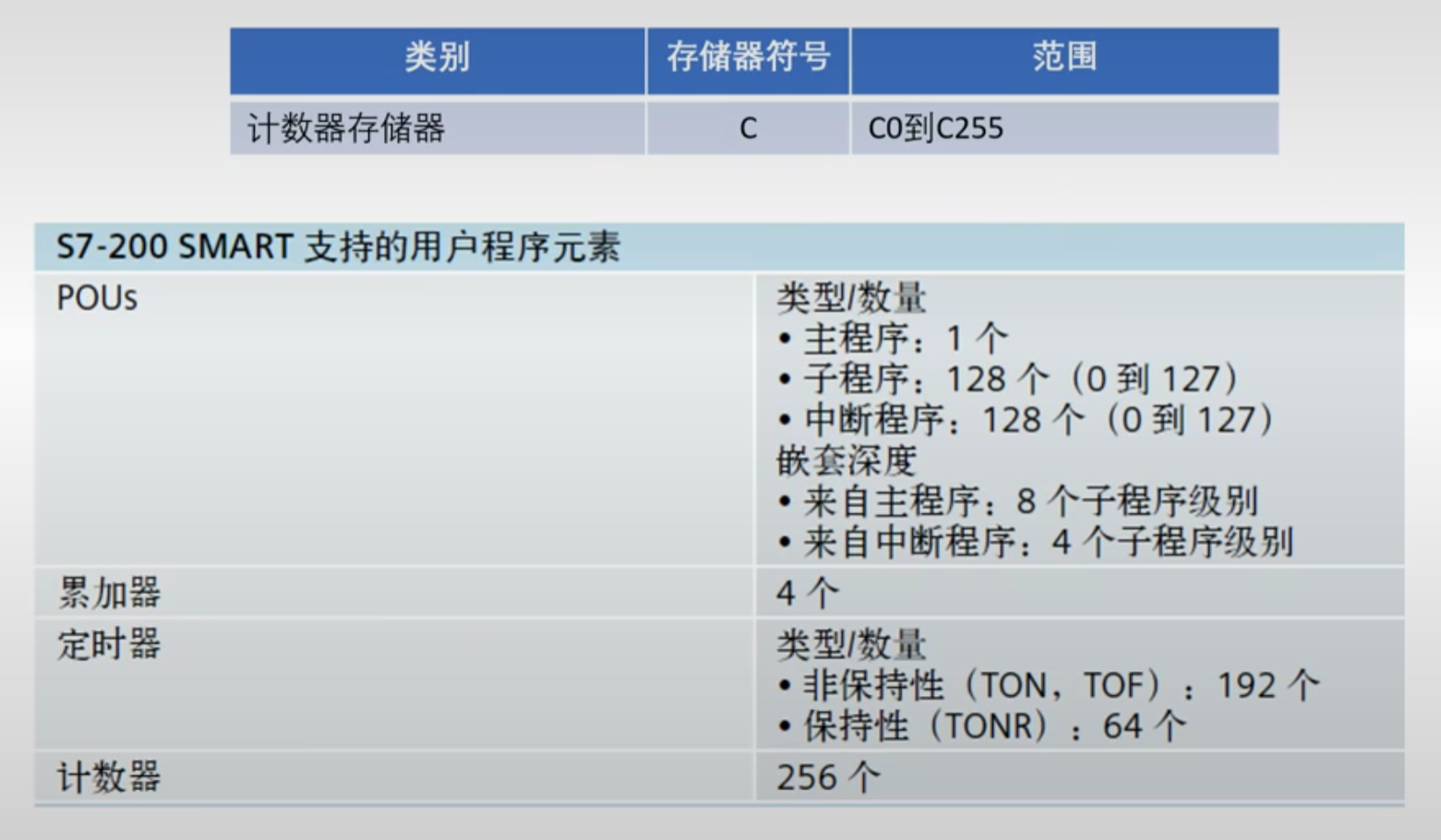

计数器范围

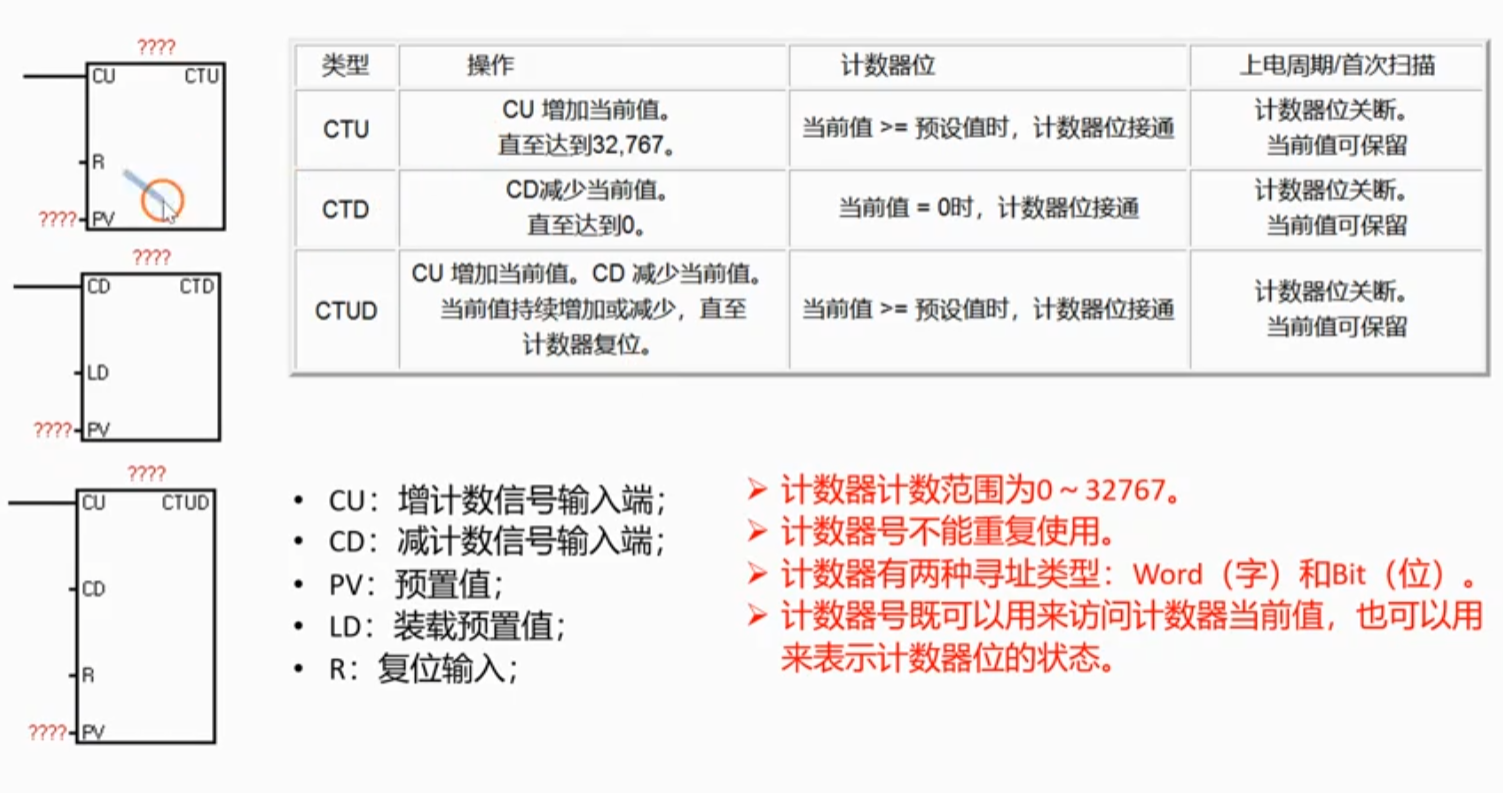

计数器介绍

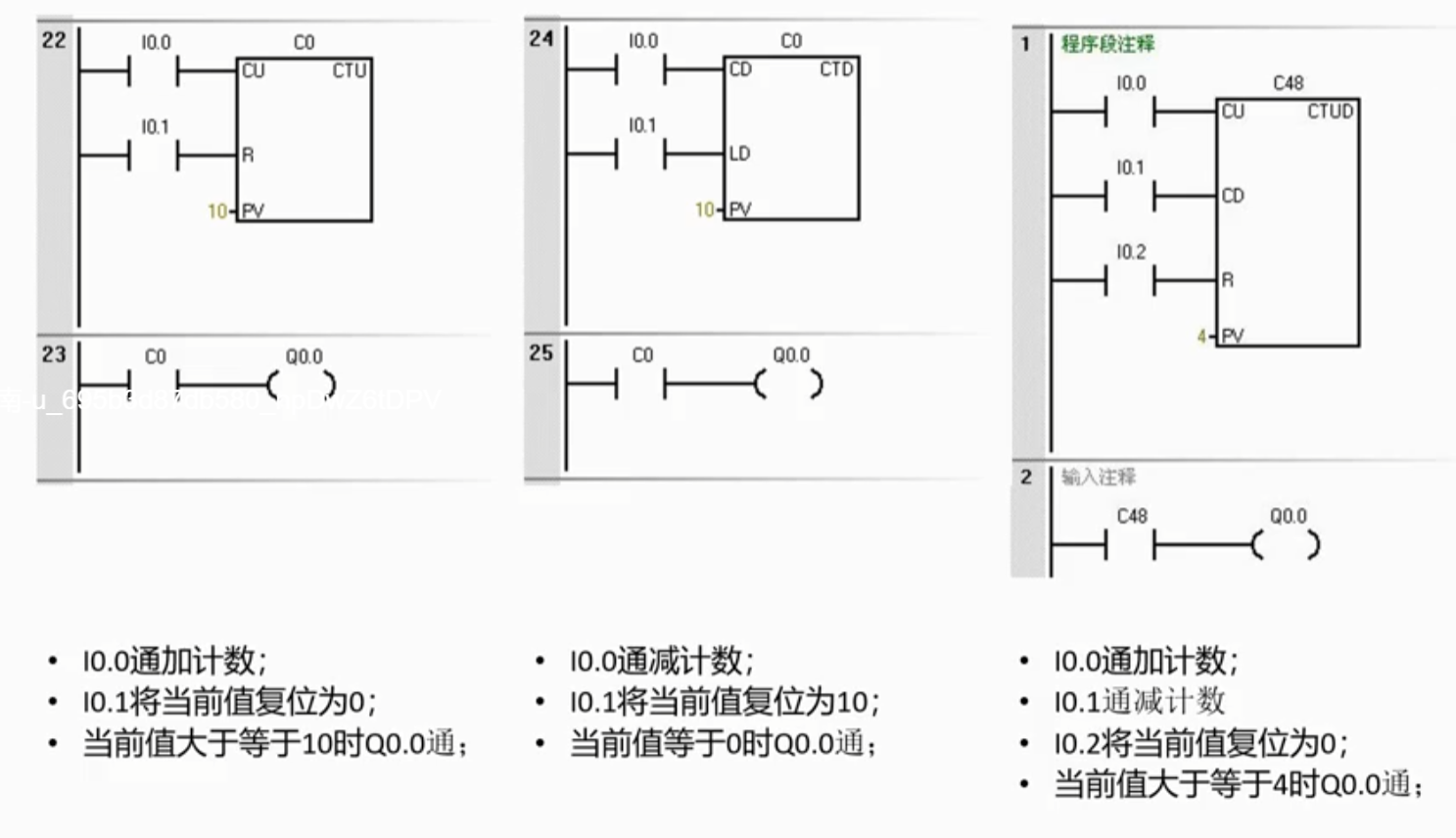

计数器案例
注意：直接修改计数值，不会使标志位发生变化，必须是输入信号触发才行
传送指令
存储器范围

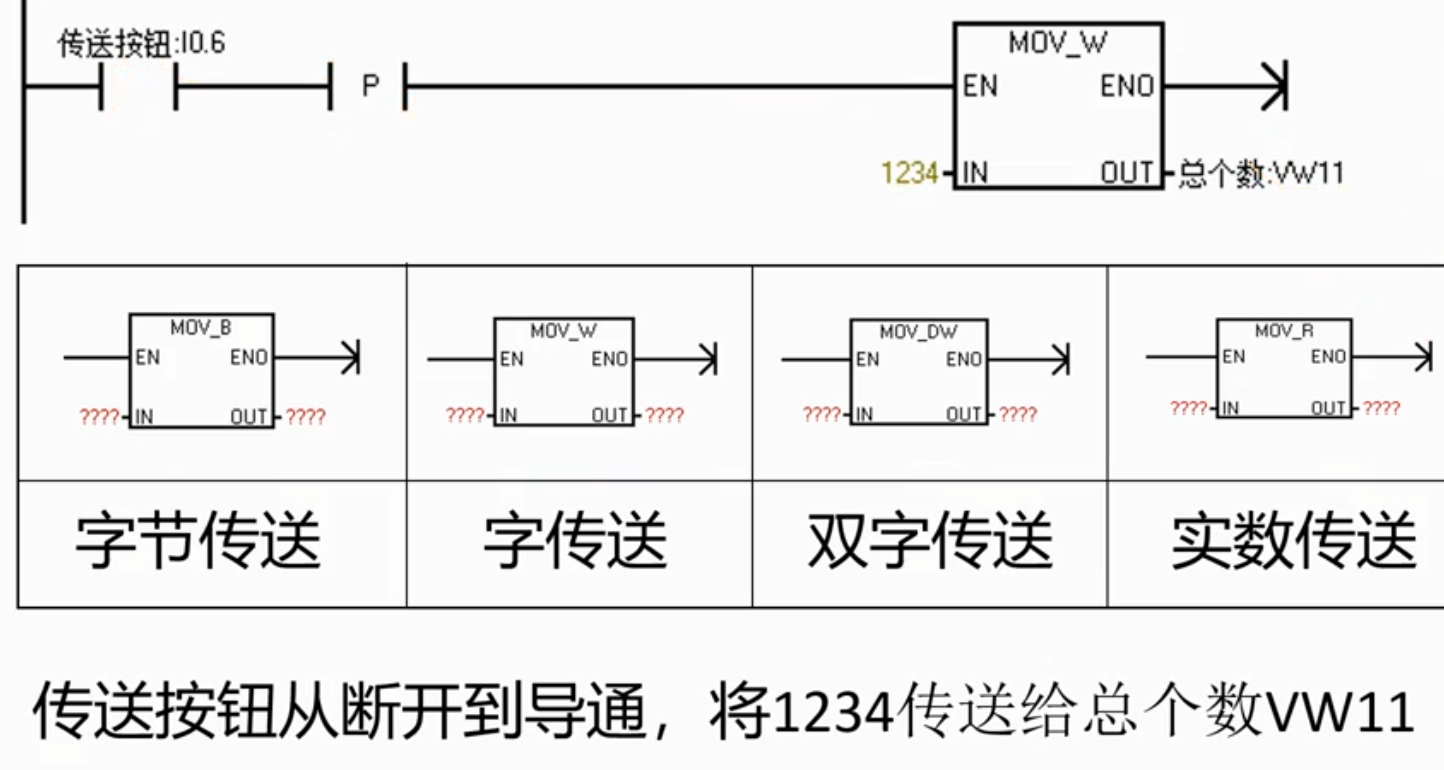

传送指令案例
数学运算指令
存储器范围

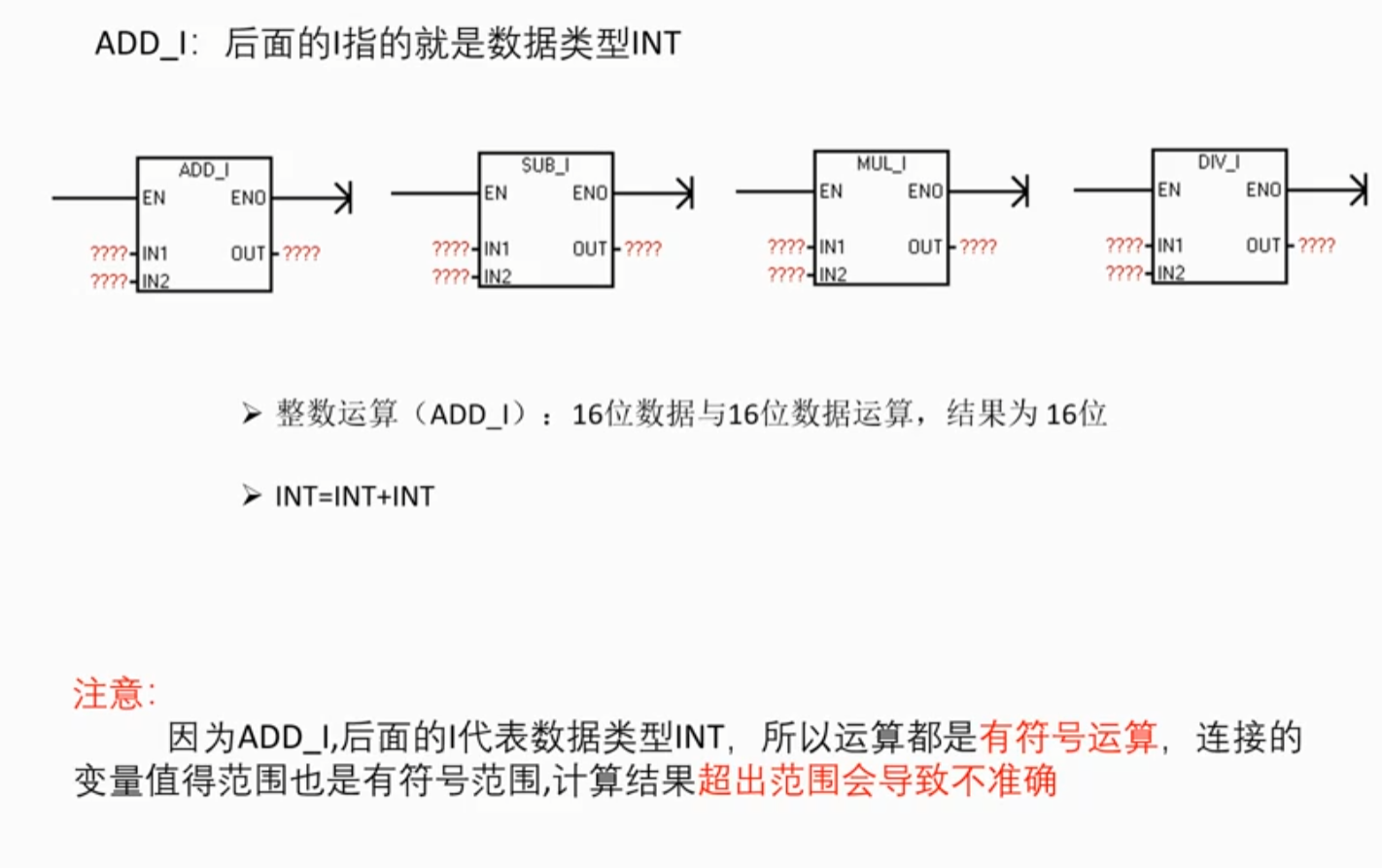

整数运算

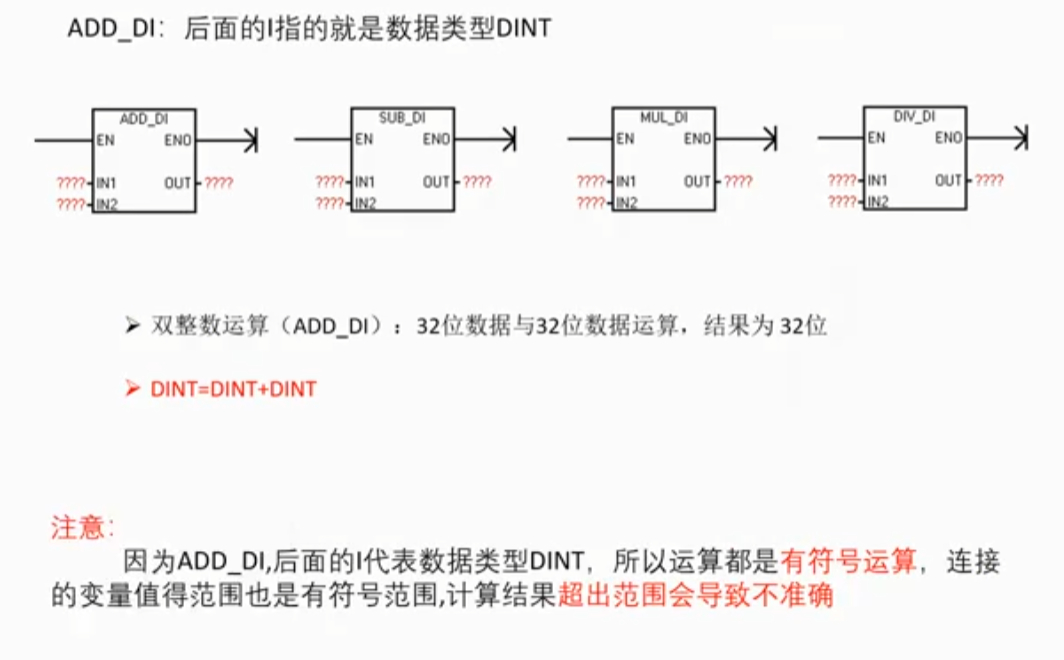

双整数运算

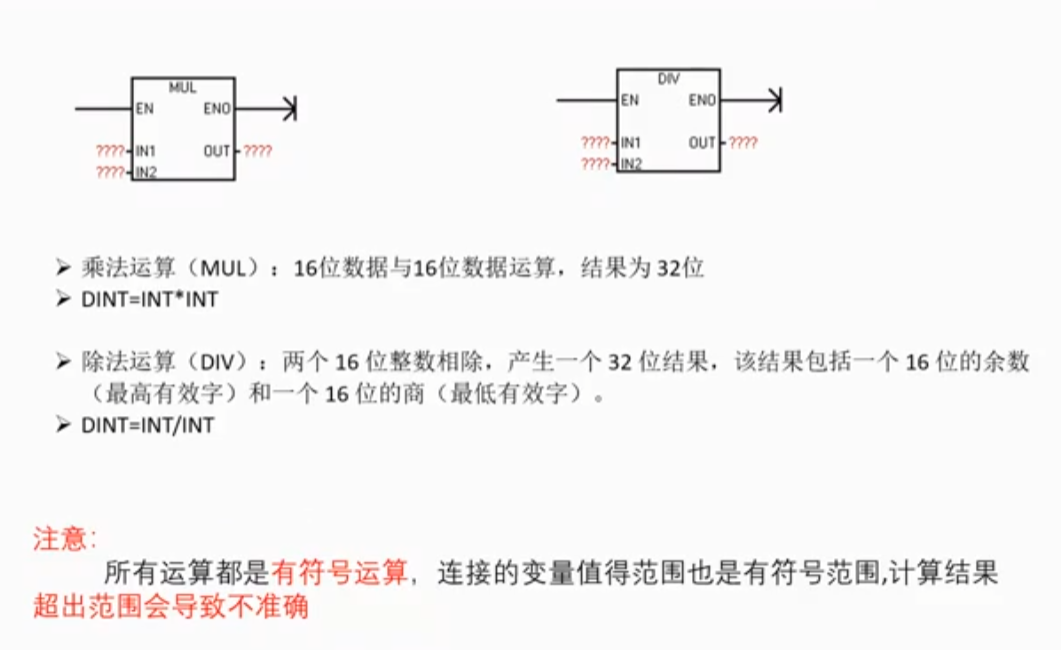

乘法运算&除法运算
整数运算_异常检测

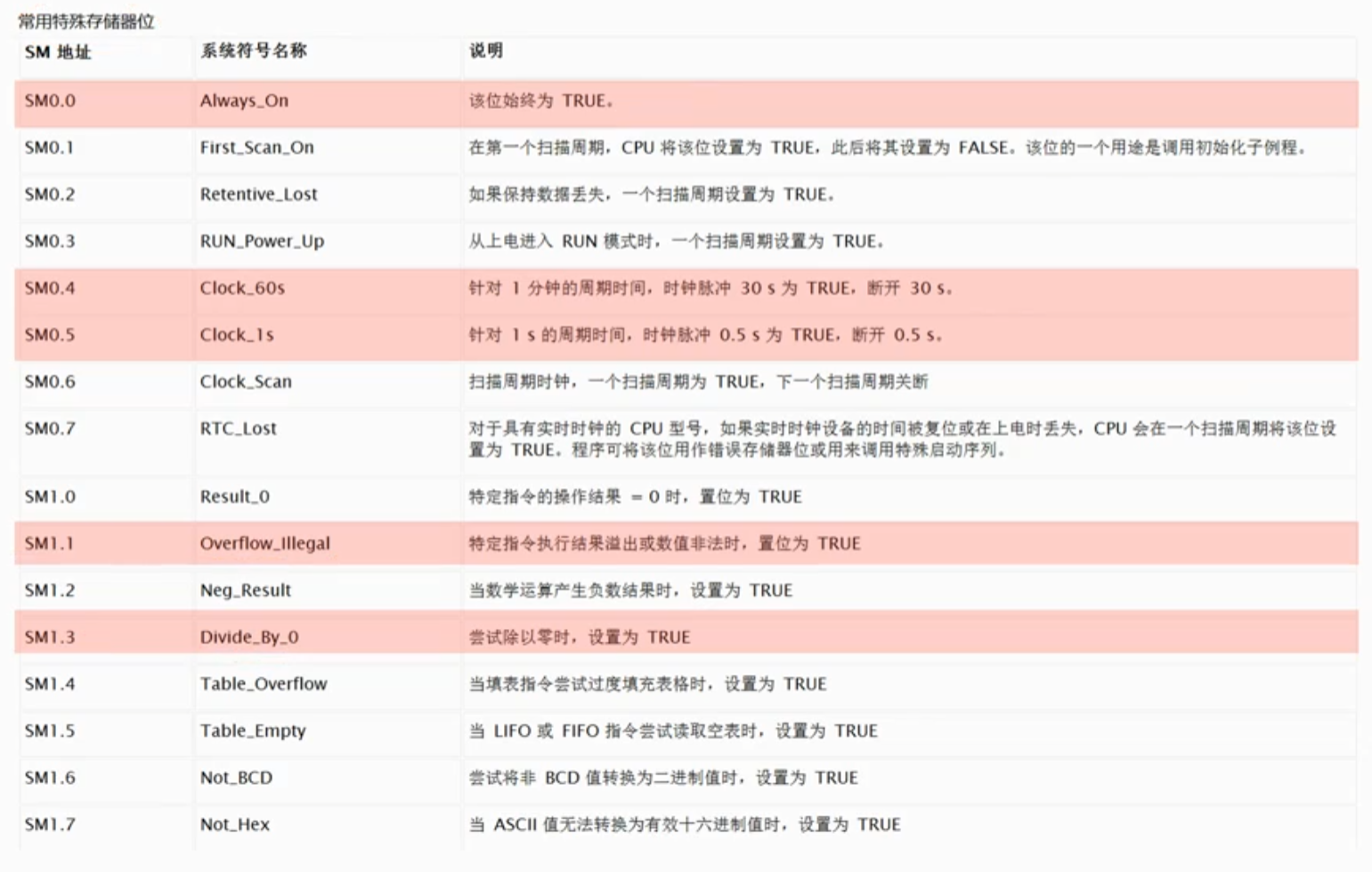

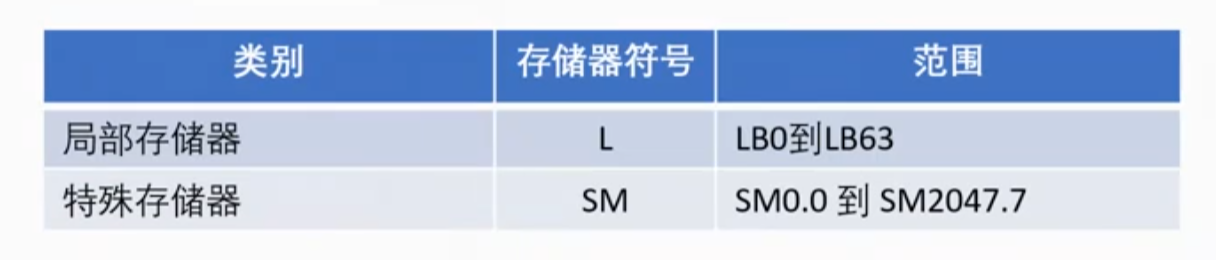

- SM0.0，Always_On，当CPU在运行时SM0.0的值始终为TRUE
- SM0.4，Clock_60s，针对60s的周期时间，时间脉冲30s为TRUE，断开30s。 SM0.5，Clock_1s，针对1s的周期时间，时间脉冲0.5s为TRUE，断开0.5s。 注意：Clock_60s或Clock_1s时，最好使用上升沿/下降沿指令
- SM1.1，Overflow_Illegal，特定指令指定结果溢出或非法时，置位为TRUE。 注意：使用Overflow_Illegal时，只能检测在Overflow_Illegal上一个触发的运算，中间不能有其他程序。
- SM1.3，Divide_By_0，尝试除以0时，设置为TRUE。
注意：Divide_By_0的使用方式和Overflow_Illegal一致，需要放置在被测运算之后且中间不能有其他程序。

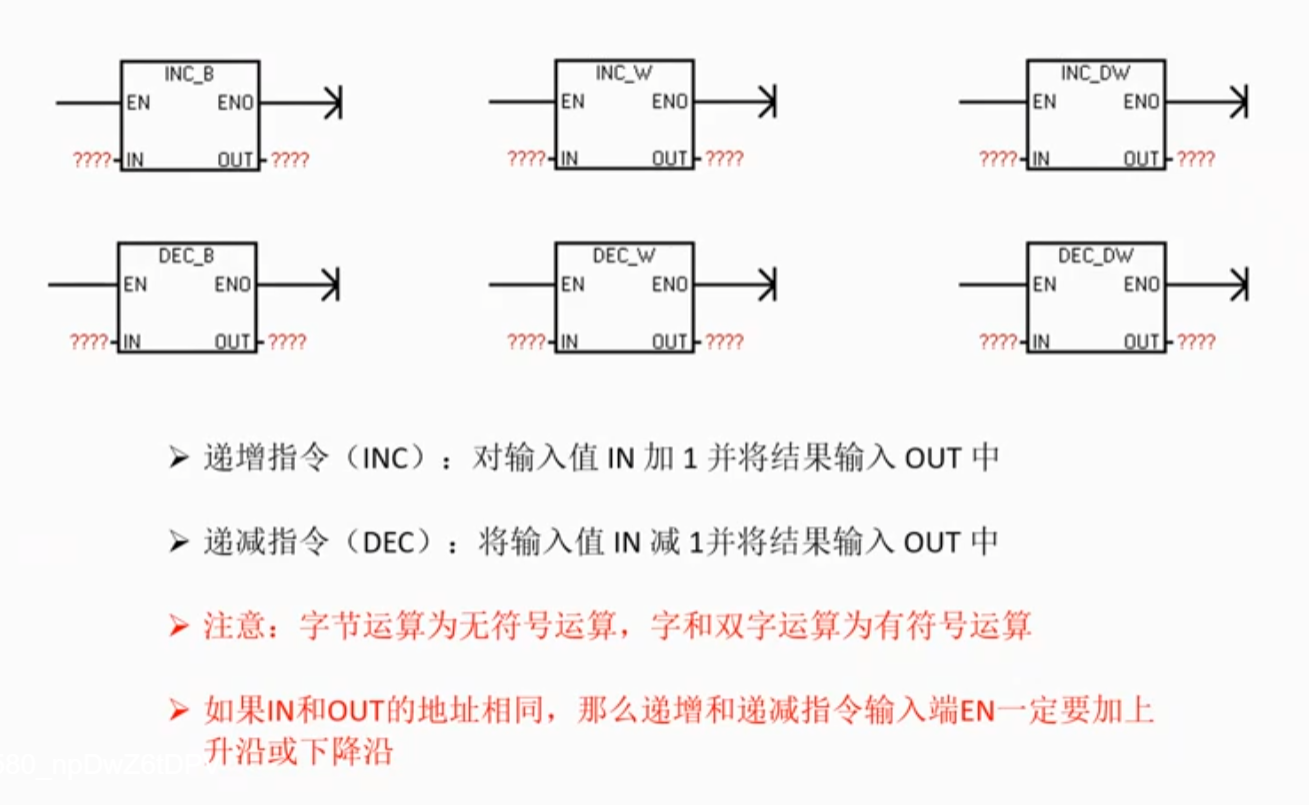

递增/递减指令

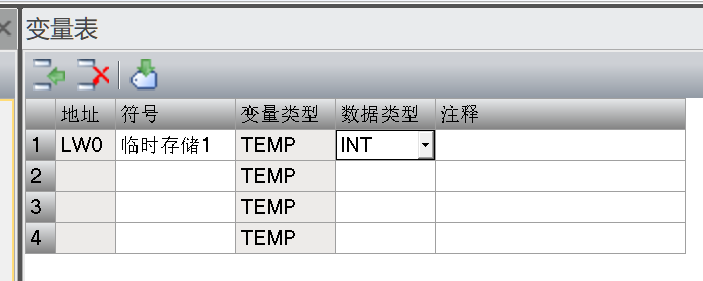

临时变量
先赋值，再使用
例如要计算数据1+数据2+数据3，需要先使用数据1+数据2对临时变量赋值，再使用临时变量+数据3，得到结果。

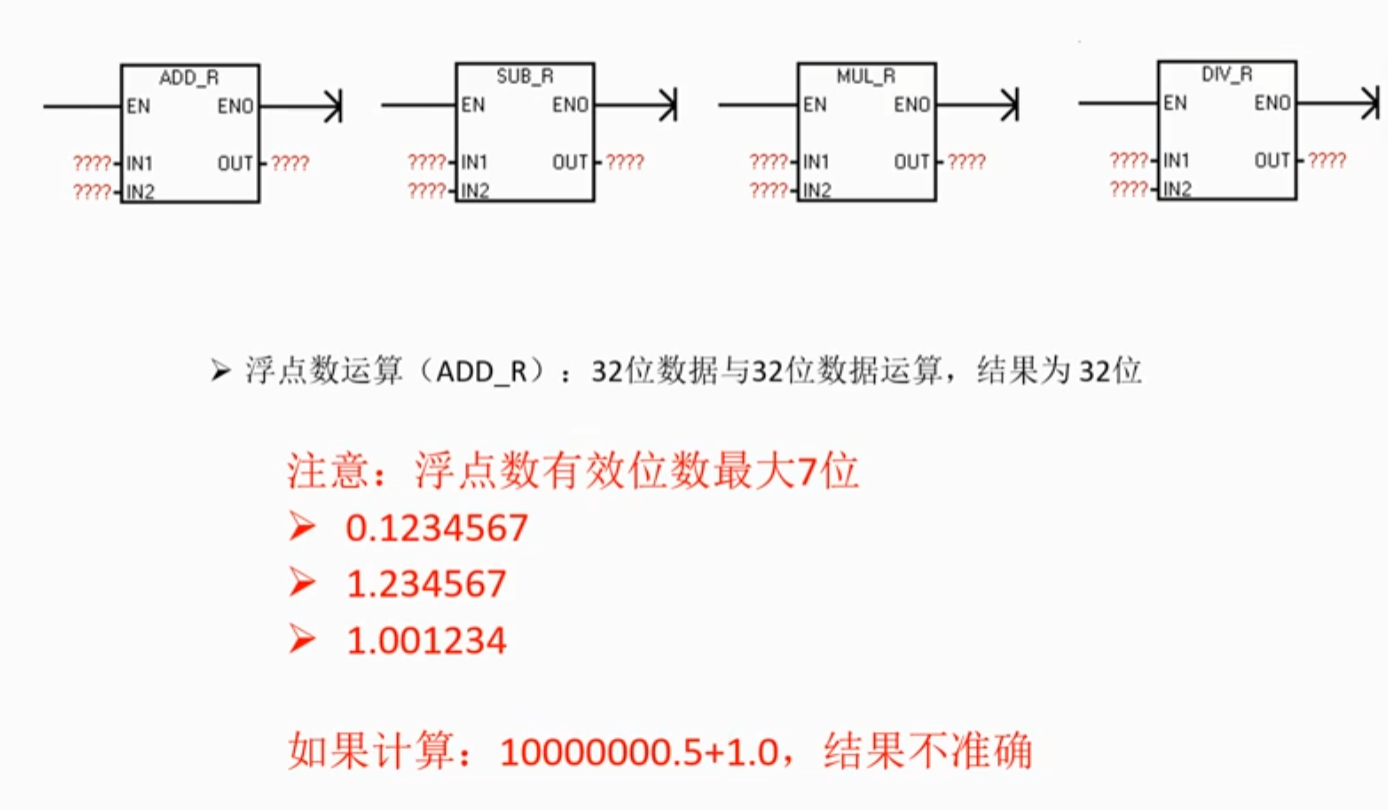

浮点数运算

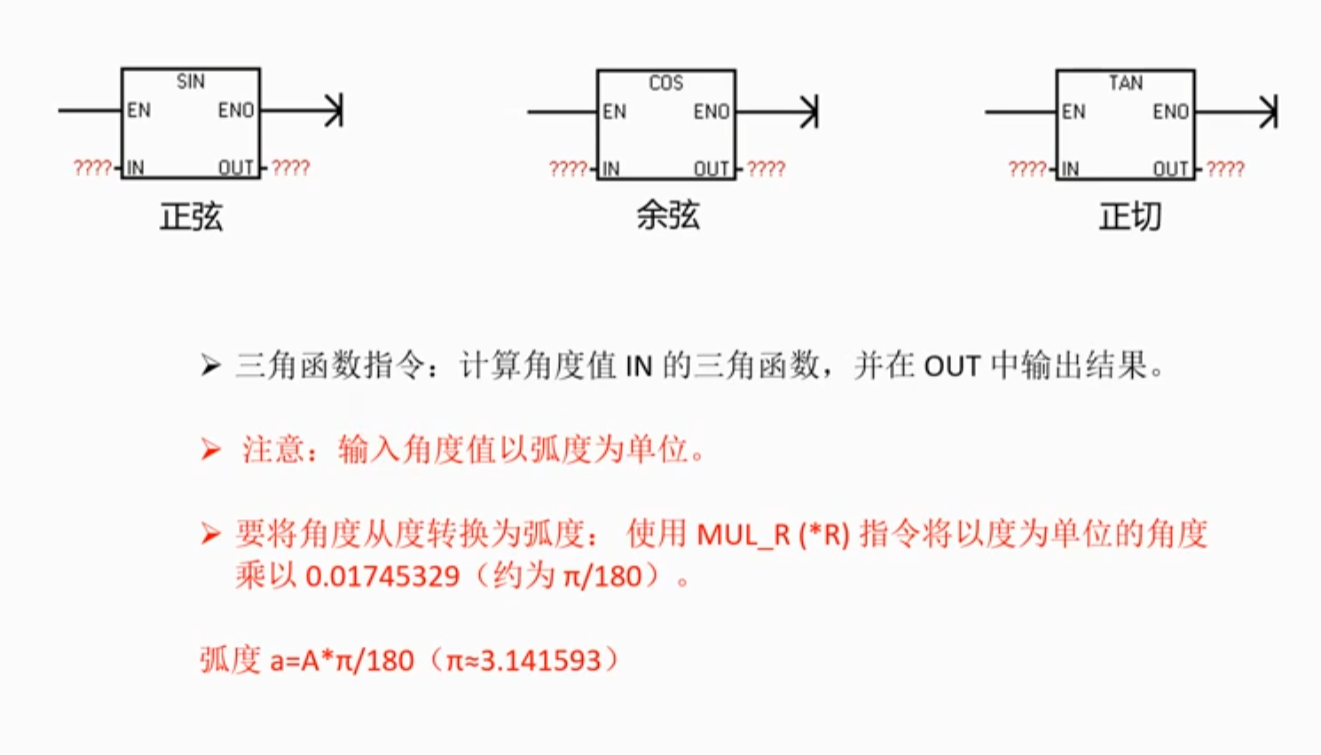

三角函数

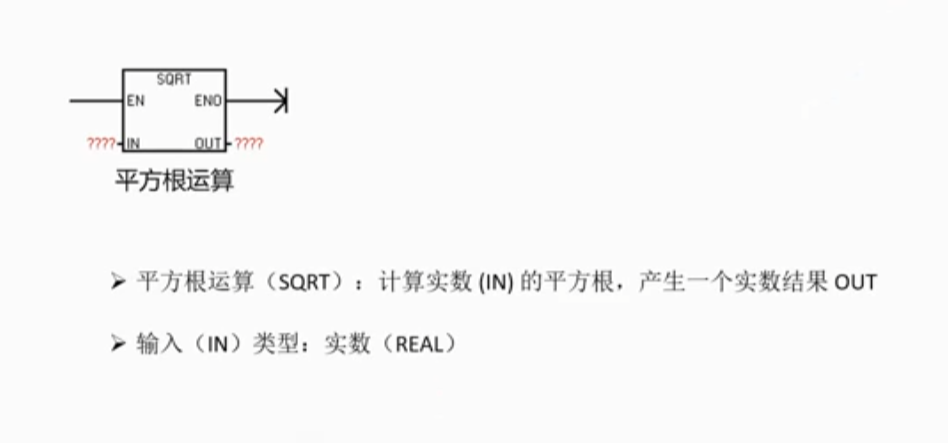

特殊函数

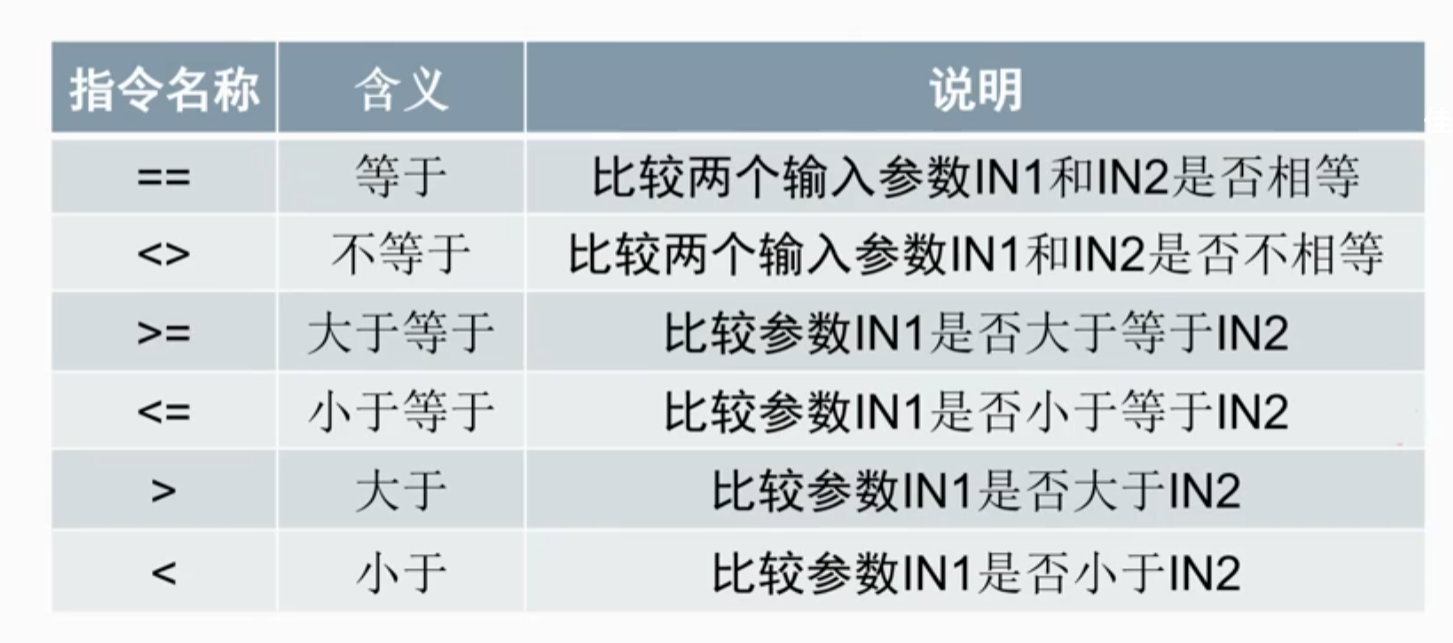

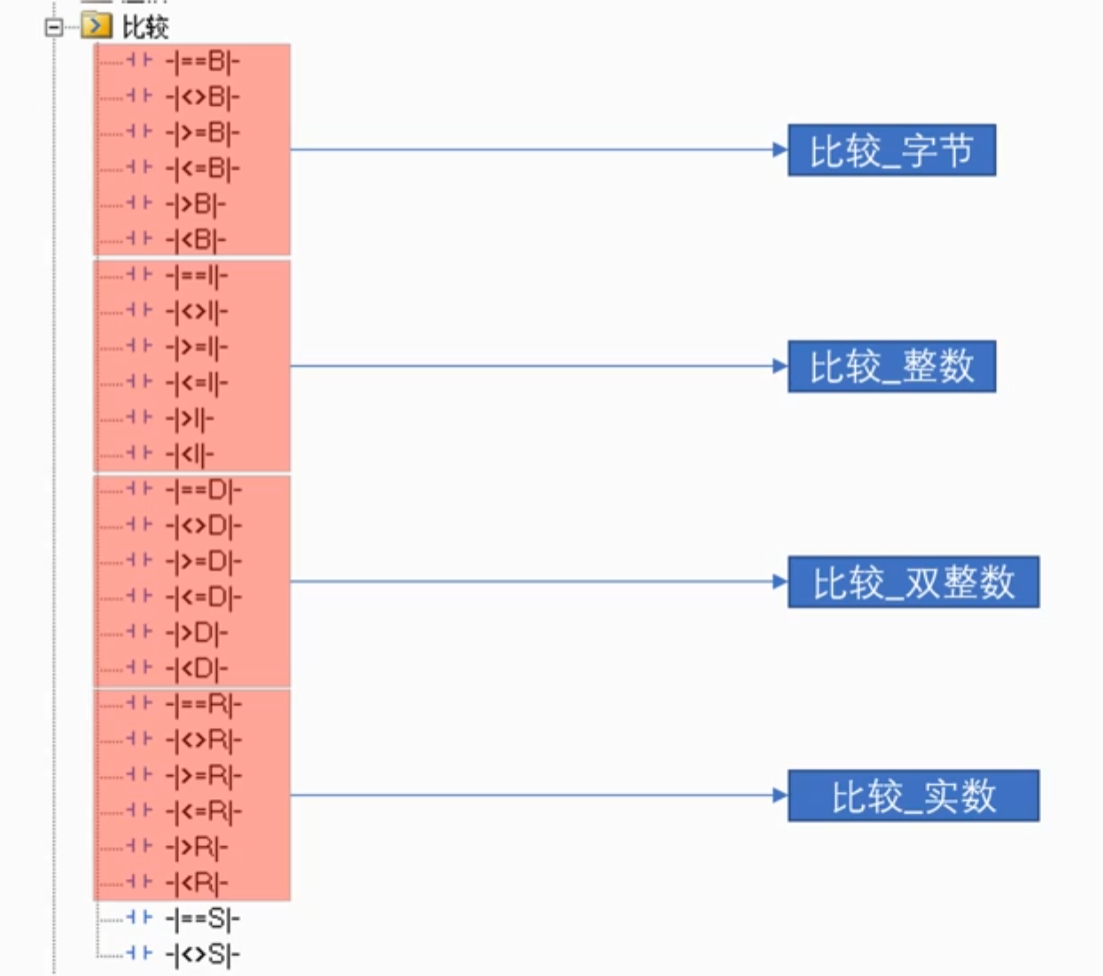

比较指令
指令介绍

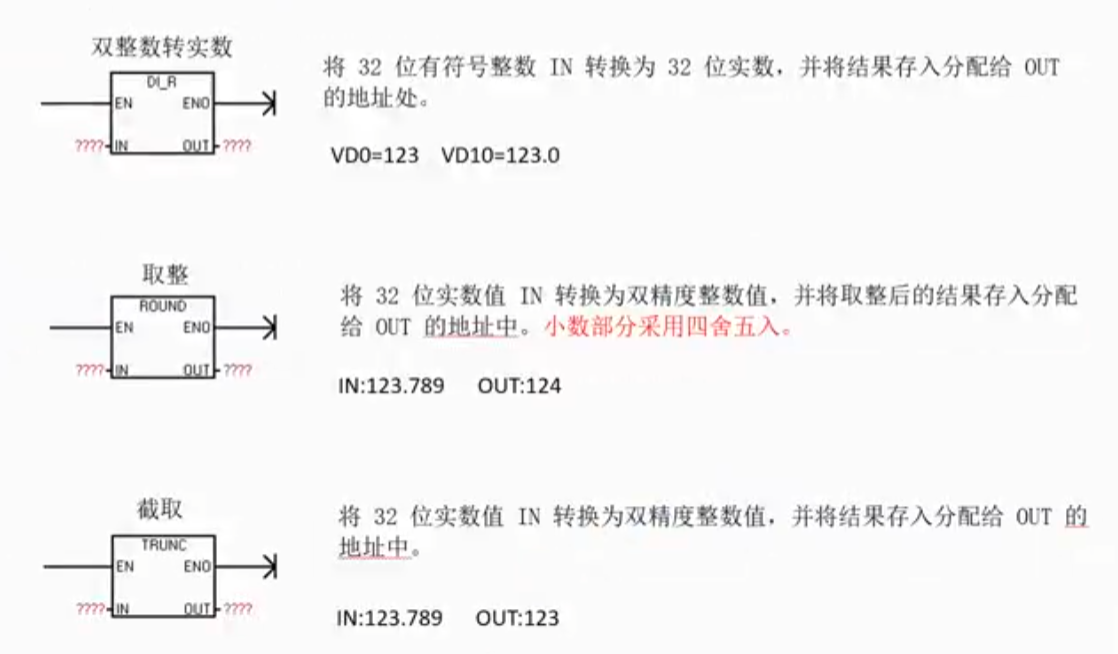

转换指令
存储器范围

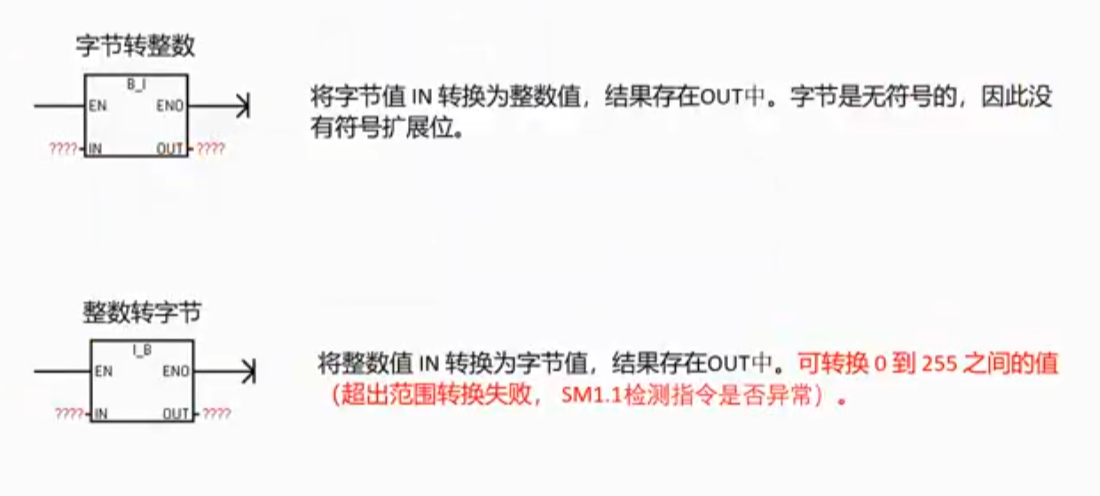

字节与整数转换

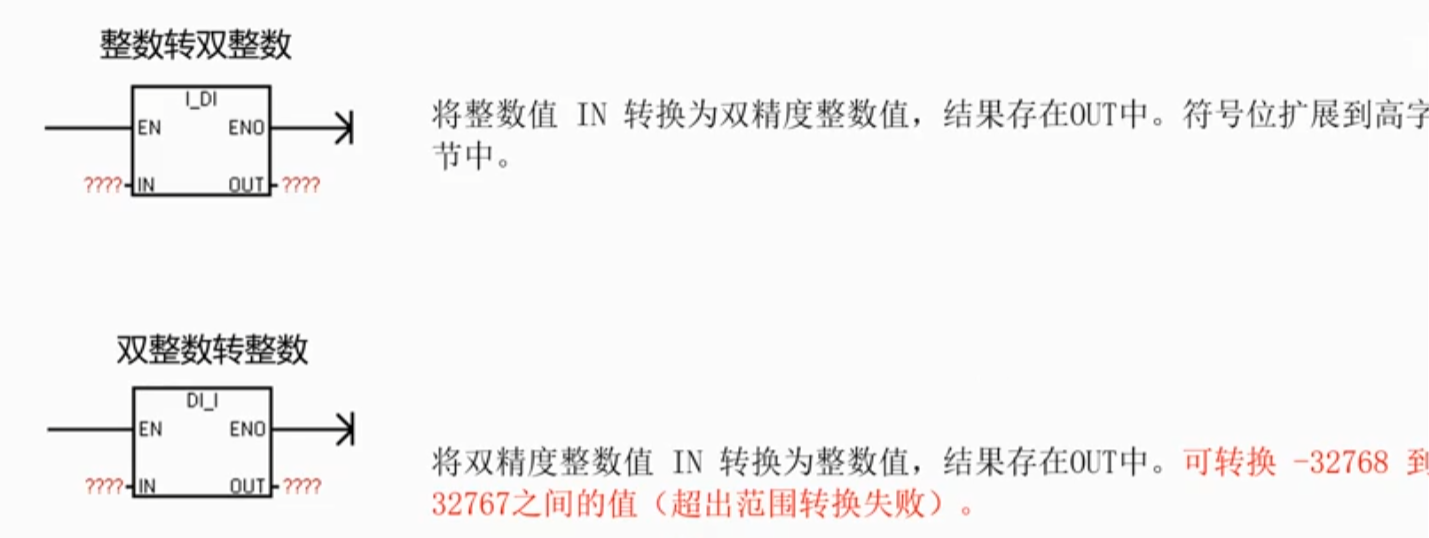

整数与双整数转换
双整数与实数转换

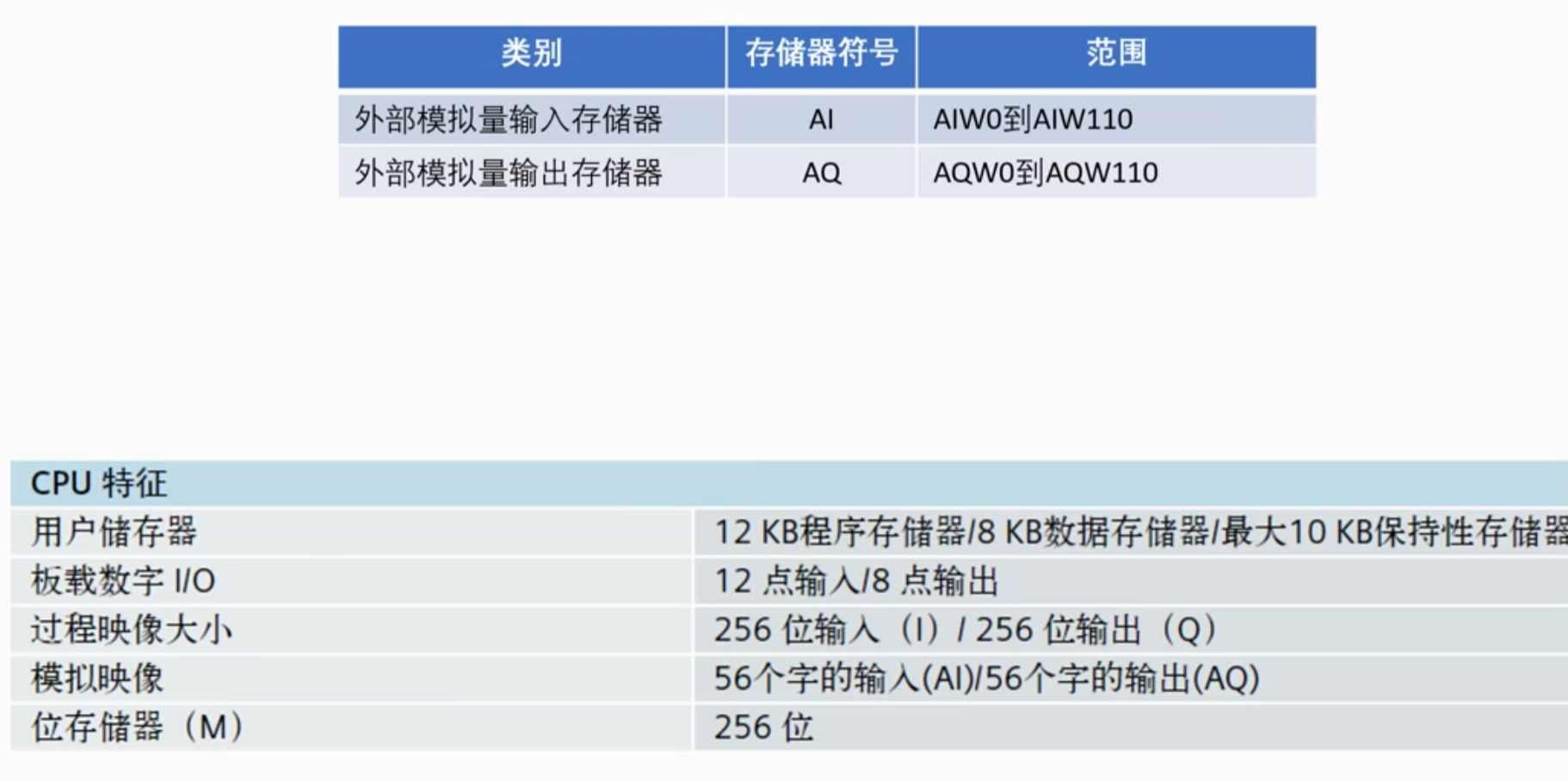

模拟量输入

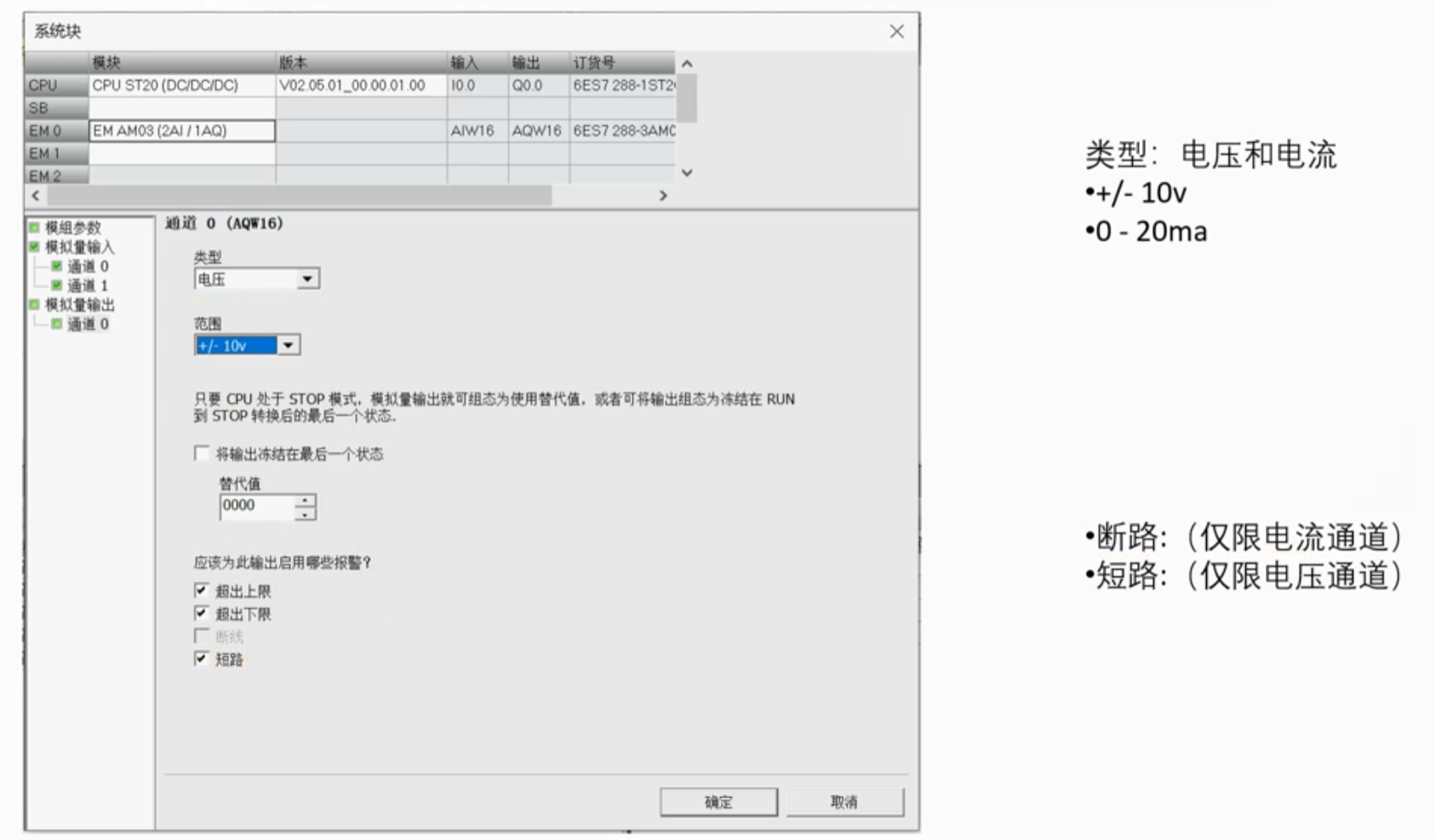

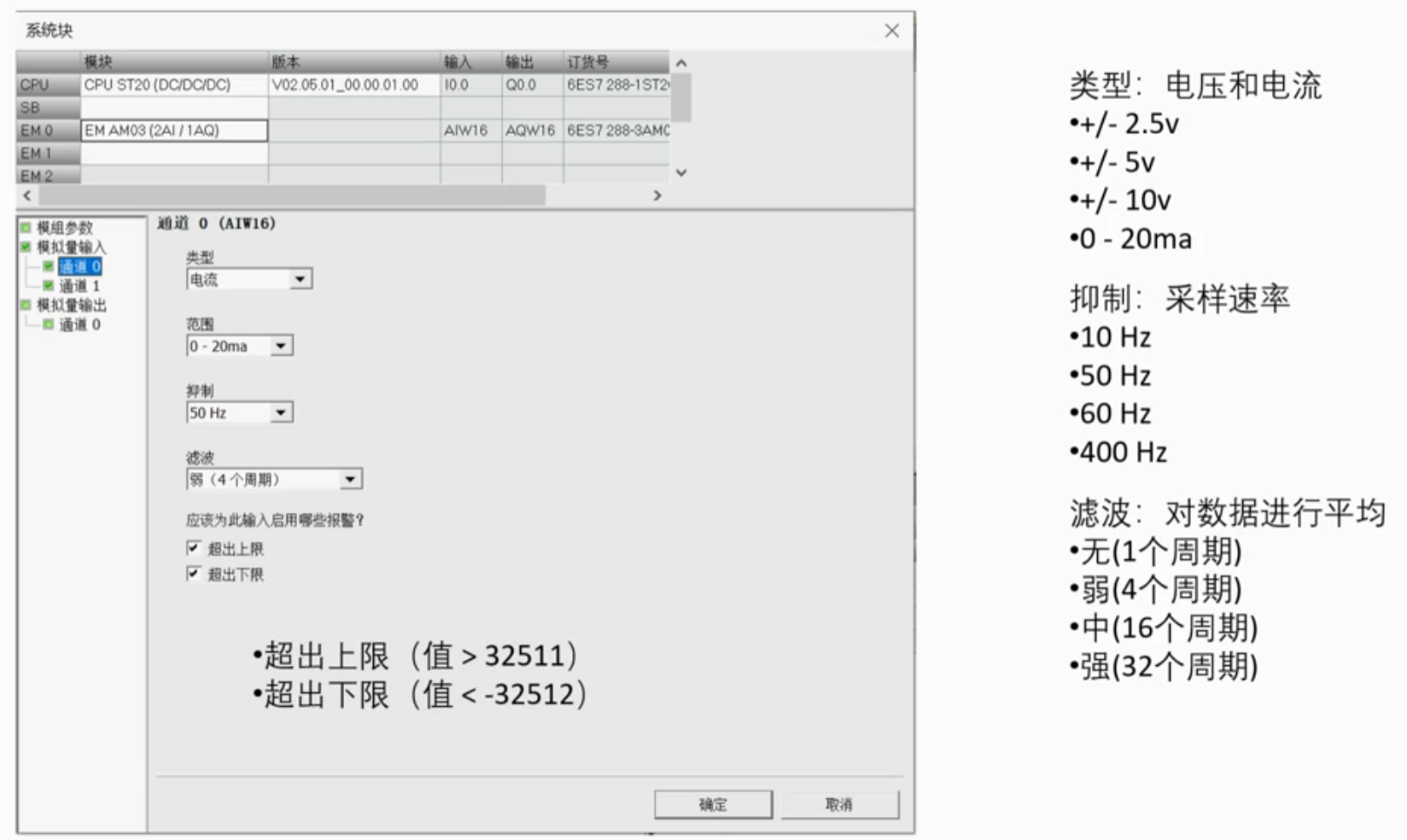

设置系统块

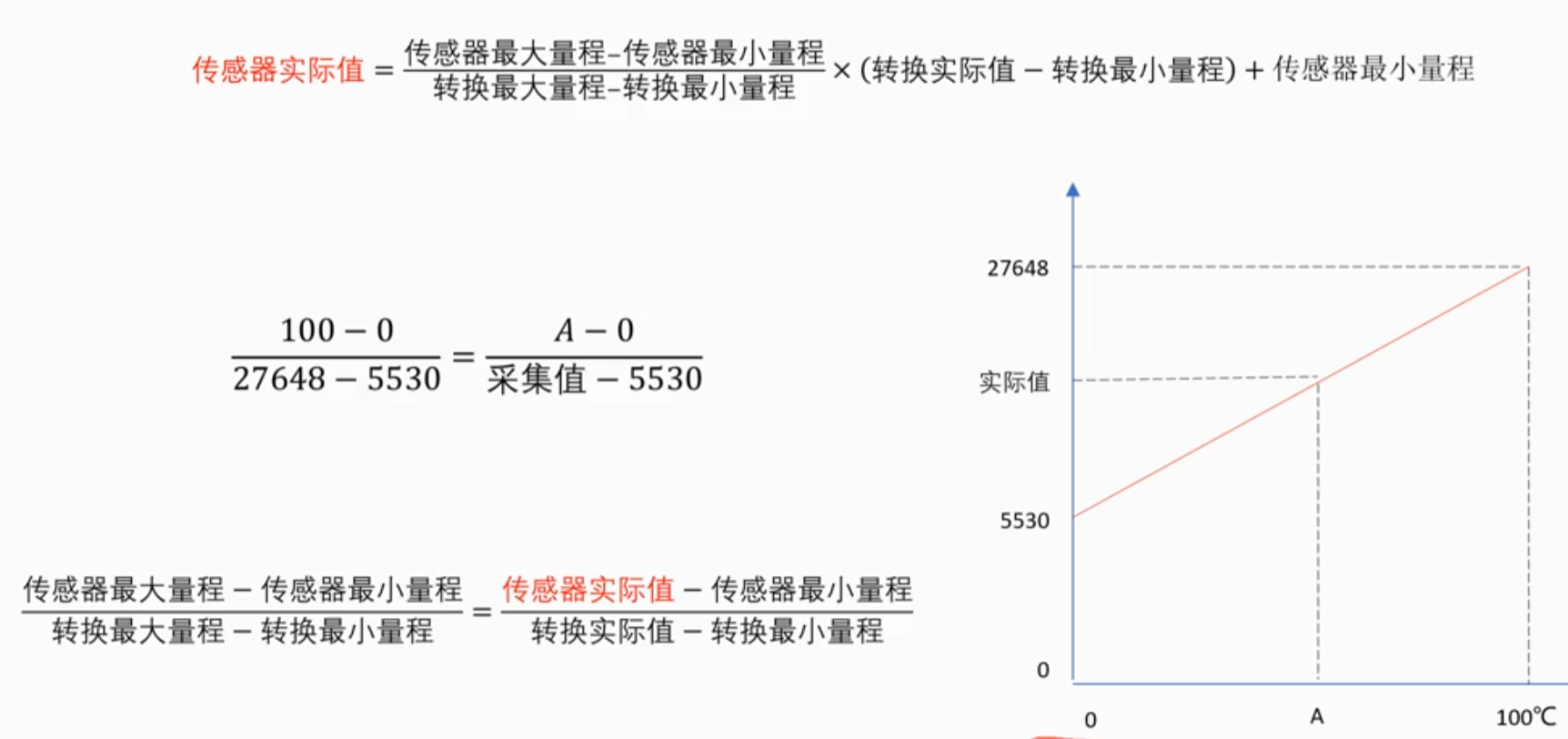

以下为采集温度传感器输入的公式示例

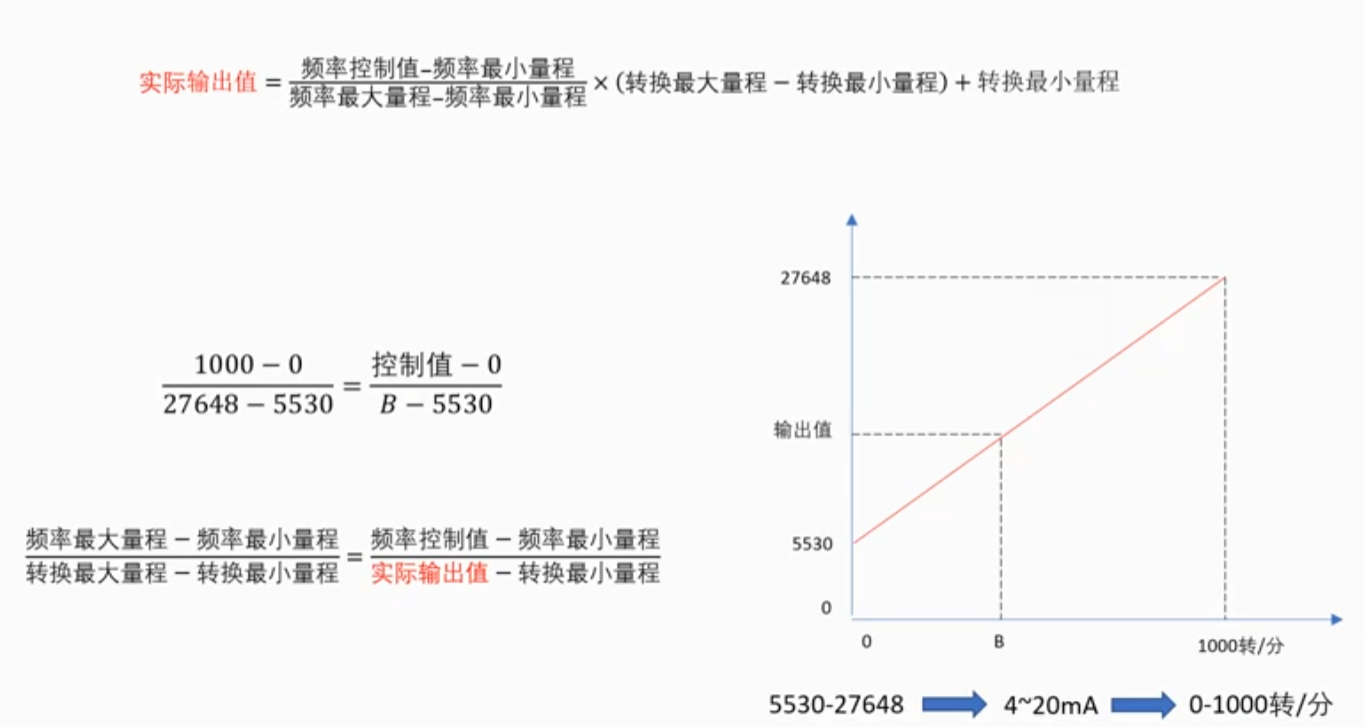

模拟量输出
设置系统块
以下为使用模拟量输出控制转速的公式示例
